Robotik bir sistemin veya otonom bir aracın "neredeyim ve ne yöne bakıyorum?" sorusuna yanıt verebilmesi için karmaşık bir veri ağına ihtiyacı vardır. Eskiden bu verileri toplamak için ayrı ayrı ivmeölçer, jiroskop ve pusula modülleri kullanılırdı. Günümüzde ise bu karmaşanın yerini, tüm bu duyuları tek bir kompakt yapıda birleştiren Çoklu Sensör Kartı IMU (Inertial Measurement Unit) teknolojisi aldı.

IMU'lar, makinelerin "ataletini" ölçerek onlara bir denge duygusu ve uzayda yönelim kabiliyeti kazandırır.

Çoklu Sensör Kartı IMU Nedir?

IMU (Inertial Measurement Unit - Atalet Ölçüm Birimi); bir nesnenin özgül kuvvetini, açısal hızını ve bazen de çevresindeki manyetik alanı ölçen elektronik bir modüldür. IMU'yu tek bir sensör gibi düşünmek yerine, içerisinde farklı görevleri olan bir "sensör takımı" olarak görmek daha doğrudur.

Genellikle şu bileşenlerden oluşur:

• İvmeölçer (3 Eksen): Lineer hareketleri ve yerçekimi yönünü ölçer.

• Jiroskop (3 Eksen): Kendi ekseni etrafındaki dönüş hızını (yaw, pitch, roll) ölçer.

• Manyetometre (3 Eksen - Opsiyonel): Dünyanın manyetik alanını ölçerek "pusula" görevi görür ve kuzey yönünü tayin eder.

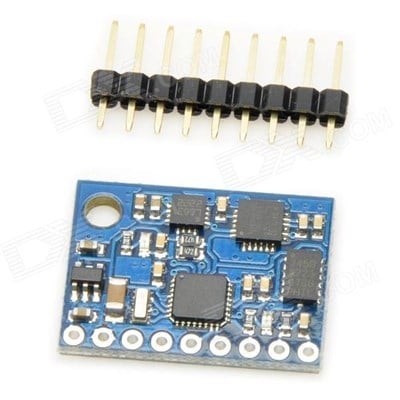

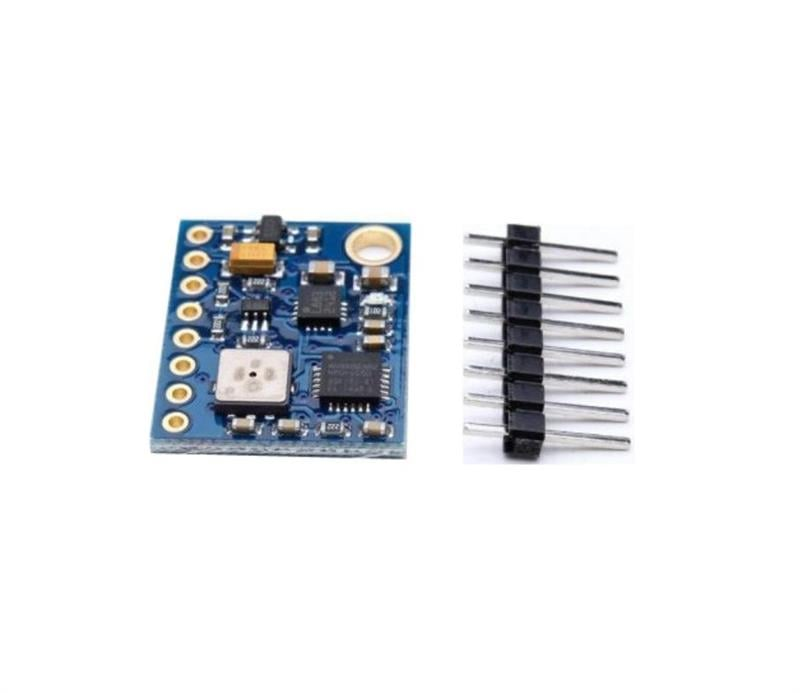

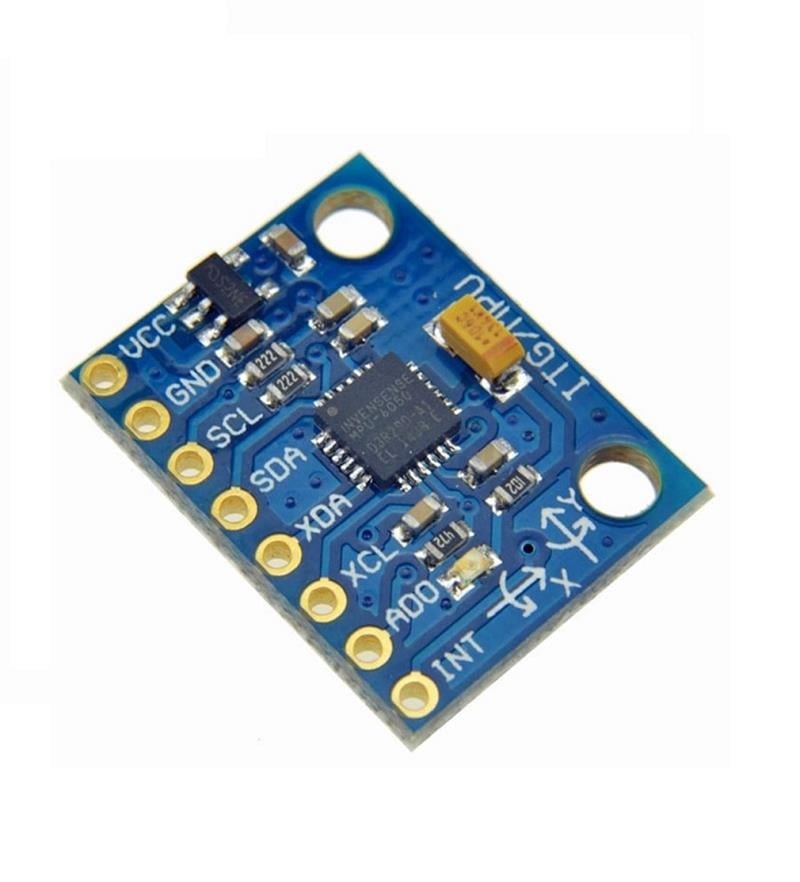

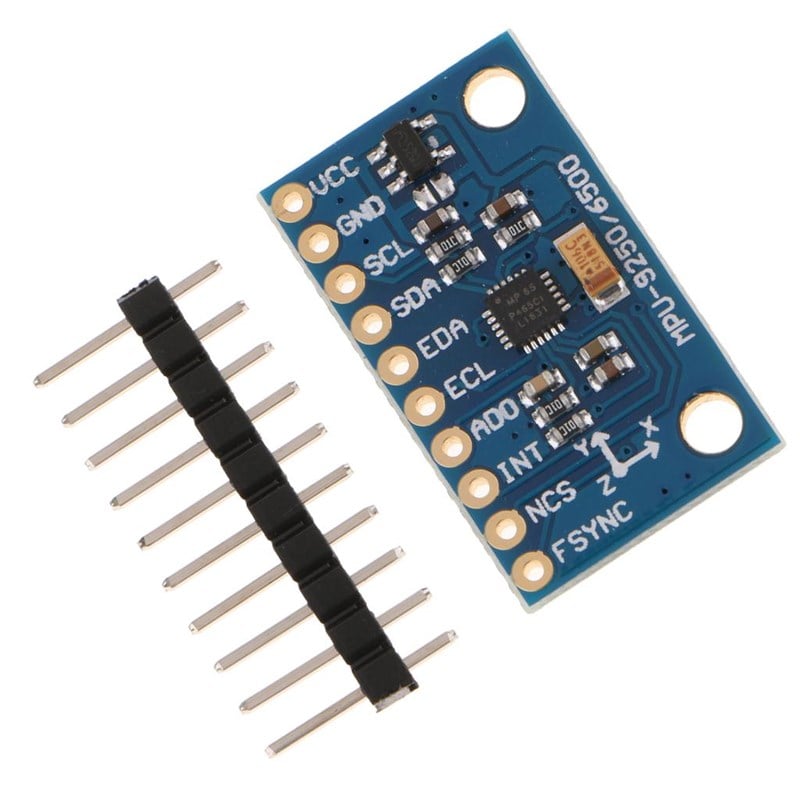

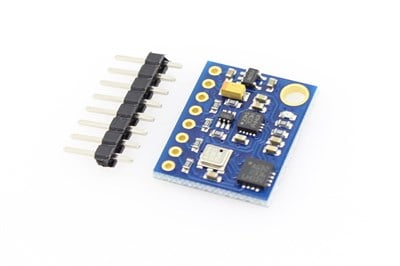

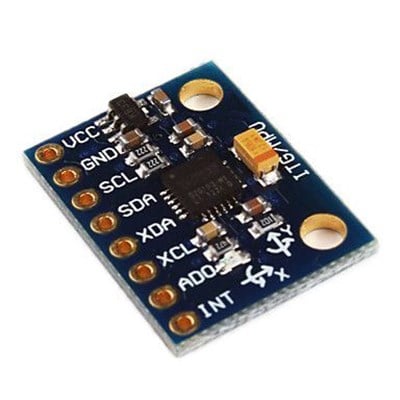

Bu bileşenlerin sayısına göre kartlar 6-DOF (İvme + Jiro), 9-DOF (+Manyetometre) veya 10-DOF (+Basınç Sensörü) olarak sınıflandırılır.

IMU Kartları Ne İşe Yarar?

Bir IMU kartının asıl sihri sadece veri toplamak değil, bu verileri "Veri Füzyonu" (Sensor Fusion) yöntemiyle işleyebilmesidir.

1. Hata Payını Sıfırlama: İvmeölçerler sarsıntılarda gürültülü veri üretir, jiroskoplar ise zamanla "kayma" (drift) yapar. IMU kartları, bu iki veriyi matematiksel filtrelerle (Kalman veya Complementary Filtre) birleştirerek hatasız bir yönelim bilgisi sunar.

2. Denge Kontrolü: İki tekerlekli bir robotun devrilmemesi için gereken anlık düzeltme verisini sağlar.

3. Yön Takibi (Dead Reckoning): GPS sinyalinin olmadığı tünel veya kapalı alanlarda, aracın son konumundan itibaren ne kadar ve ne yöne gittiğini hesaplayarak konum tahmini yapar.

Hangi Alanlarda Kullanılır?

IMU'lar modern teknolojinin hareket eden her parçasında bulunur:

• İnsansız Hava Araçları (Drone): Uçuş kontrol kartlarının kalbidir. Drone'un havada asılı kalmasını ve rüzgarda savrulmamasını sağlar.

• Giyilebilir Teknolojiler ve VR: VR gözlüklerde kafa hareketlerinin takibi veya akıllı saatlerde spor aktivite analizi.

• Mobil Robotlar: Otonom navigasyon ve engel aşma süreçlerinde robotun yönünü kaybetmemesi.

• Görüntü Sabitleme: Profesyonel kamera gimballerinde titremeyi önlemek için motorları yönlendirir.

IMU Kartı Seçerken Nelere Dikkat Edilmelidir?

Projeniz için doğru IMU'yu seçerken şu teknik detaylar performansı doğrudan etkiler:

• DOF Sayısı: Sadece denge gerekiyorsa 6-DOF yeterlidir; ancak yön bulma (navigasyon) yapılacaksa mutlaka manyetometre içeren 9-DOF modeller tercih edilmelidir.

• Dahili İşlemci (DMP): Bazı gelişmiş kartlar (InvenSense serisi gibi) veriyi kendi üzerinde işleyen bir Digital Motion Processor (DMP) barındırır. Bu, ana işlemciniz (Arduino, STM32 vb.) üzerindeki yükü azaltır.

• Örnekleme Hızı (Output Data Rate): Drone gibi çok hızlı tepki gerektiren sistemlerde yüksek Hz değerlerine sahip sensörler seçilmelidir.

• Gürültü Seviyesi: Hassas ölçümler için düşük gürültü (Low Noise) ve yüksek kararlılık sunan endüstriyel sınıftaki çipler incelenmelidir.

IMU ile İvmeölçer, Jiroskop ve Enkoder İlişkisi

IMU kartları, içerisinde halihazırda ivmeölçer ve jiroskop sensörleri barındırır. Ancak tam bir hareket analizi için bazen bu veriler dış kaynaklarla desteklenmelidir.

Örneğin; bir tekerlekli robotun ne kadar yol gittiğini bilmek için IMU verisi tek başına yeterli olmayabilir (tekerlek kayması nedeniyle). Bu durumda tekerleklere takılan manyetik enkoder çözümleri ile IMU verisi harmanlanarak mükemmel bir navigasyon elde edilir.

Ayrıca irtifa takibi gereken projelerde IMU'ya ek olarak basınç pusula sensörleri kullanılarak yükseklik verisi (Barometrik) doğrulanır. Eğer projeniz sadece darbe veya basit bir eğim tespiti gerektiriyorsa, karmaşık IMU yapıları yerine daha ekonomik olan titreşim ve eğim sensörleri kategorimizi inceleyebilirsiniz. Kapsamlı bir geliştirme süreci için ise farklı prototipleri deneyebileceğiniz sensör setleri her zaman en iyi başlangıçtır.

Sıkça Sorulan Sorular (FAQ)

IMU kartı ne işe yarar? IMU kartı, bir nesnenin 3 boyutlu uzaydaki yönelimini (açı), hızını ve ivmesini ölçer. Sistemin dengede kalmasını ve yönünü bulmasını sağlar.

IMU ile jiroskop aynı şey mi? Hayır. Jiroskop, IMU'nun içindeki bileşenlerden sadece biridir ve sadece dönüş hızını ölçer. IMU ise jiroskopa ek olarak ivmeölçer ve bazen manyetometre barındıran komple bir sistemdir.

IMU hangi projelerde kullanılır? Drone uçuş kontrolcüleri, kendi dengesinde duran robotlar, hareket takibi yapan giyilebilir cihazlar ve otonom navigasyon sistemleri en temel kullanım alanlarıdır.
