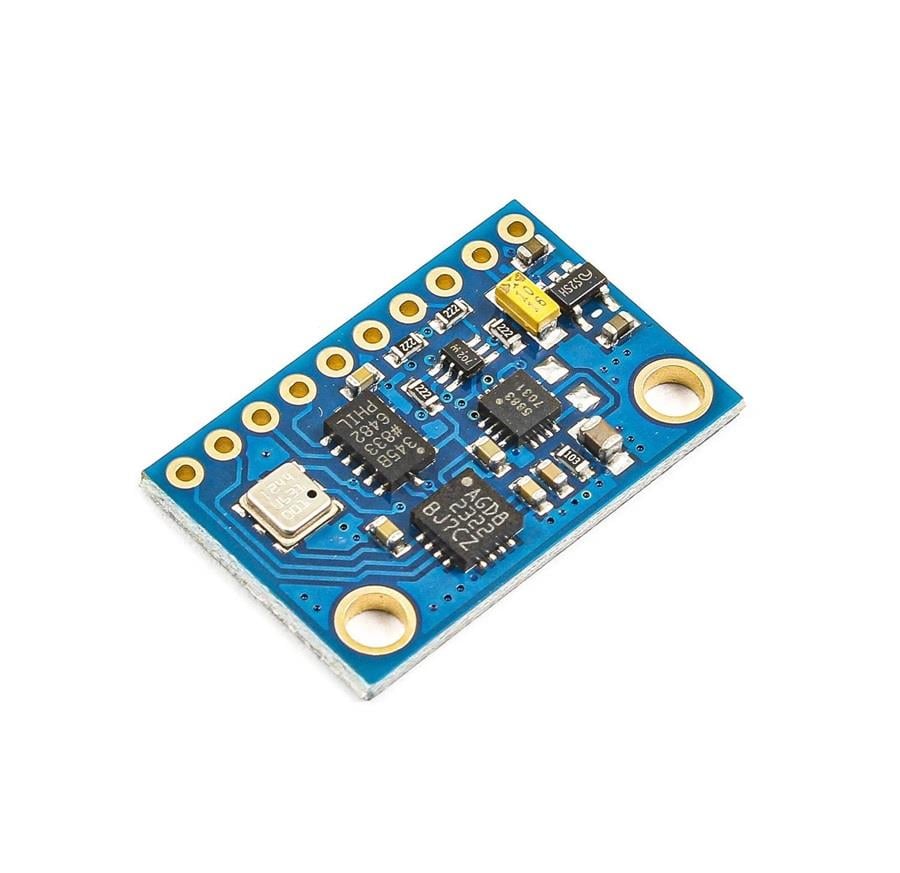

GY-801 10DOF IMU L3G4200D ADXL345 HMC5883L BMP180
Ürün Açıklaması
TANIM
GY-801 sensör modülü, L3G4200D (Jiroskop), ADXL345 (İvmeölçer), MMC5883MC (Manyetometre) ve BMP180 (Barometrik Basınç/Sıcaklık) IC'lerini içeren hassas bir 9 eksenli sensördür.Tüm bu IC'ler iletişim için I2C protokolünü kullanır. Bu modül ayrıca yer ve uçan robotların geliştirilmesinde de kullanılır.
L3G4200D, sıfır oran seviyesinde benzersiz kararlılık ve sıcaklık ve zaman hassasiyeti sağlayabilen düşük güçlü üç eksenli açısal oran sensörüdür. Ölçülen açısal oranı dijital bir arayüz (I2C/SPI) aracılığıyla sağlayabilen bir algılama elemanı ve bir IC arayüzü içerir.
ADXL345, 16 g'a kadar yüksek çözünürlüklü (13 bit) ölçüm yapabilen, üç eksenli bir ivmeölçerdir. ADXL345, mobil cihaz uygulamaları için oldukça uygundur. Eğim algılama uygulamalarında yer çekiminin statik ivmesini ve hareket veya şoktan kaynaklanan dinamik ivmeyi ölçer. Yüksek çözünürlüğü (4 mg/LSB), 0,25° kadar düşük eğim değişikliklerinin bile çözülmesini sağlar. Honeywell HMC5883L, düşük maliyetli pusula ve manyetometri gibi uygulamalar için dijital arayüzlü düşük alan manyetik algılama için tasarlanmıştır
HMC5883L, yüksek çözünürlüklü HMC118X serisi manyeto-dirençli sensörlerin yanı sıra, amplifikasyon, otomatik degaussing kayış sürücüleri, ofset iptali ve 1° ila 2° pusula yönü doğruluğu sağlayan 12 bitlik bir ADC içeren bir ASIC içerir.
BMP180, yeni nesil yüksek hassasiyetli dijital basınç sensörleri olan BMP085'in fonksiyon uyumlu halefidir. BMP180'in ultra düşük güç, düşük voltajlı elektroniği, cep telefonları, PDA'lar, GPS navigasyon cihazları ve dış mekan ekipmanlarında kullanım için optimize edilmiştir.
PAKET İÇERİĞİ:
1 Adet : GY-801 10DOF IMU L3G4200D ADXL345 HMC5883L BMP180
GY-801 10DOF IMU L3G4200D ADXL345 HMC5883L BMP180 TEMEL ÖZELLİKLERİ:
Üç seçilebilir tam ölçek ( 250 / 500 / 2000dps )
Tüm g aralıklarını hesaba katın, ±16 g'de 13 bit çözünürlüğe kadar
Düşük Gürültülü ARM Sensörleriyle Birleştirilmiş 12 Bitlik ADC, ±8 Gauss Alanlarında 5 mili-Gauss Çözünürlüğe Ulaşıyor
Basınç aralığı: 300 ila 1100 hPa (deniz seviyesinden +9000m ila -500m)
I2C arayüz
Güç kaynağı: 3-5v
