Breadboard (Devre Tahtası)
Breadboard, elektronik bileşenleri birbirine bağlamak için lehim yapma zorunluluğunu ortadan kaldıran, geçici devre kurma platformudur. Üzerindeki standart 2.54mm (0.1 inç) delik aralıkları sayesinde; dirençler, transistörler, entegre devreler (IC) ve jumper kablolar ile saniyeler içinde karmaşık sistemler inşa edilebilir.
Hobi projelerinden profesyonel Ar-Ge çalışmalarına kadar her aşamada kullanılan breadboardlar, hata yapma lüksü tanıyarak devre şemalarınızı fiziksel ortamda test etmenize olanak sağlar.
Breadboard Yapısı ve Çalışma Prensibi
Bir breadboard'u verimli kullanmak için iç bağlantı mimarisini anlamak kritiktir. Breadboardlar genellikle iki ana bölümden oluşur:
1. Güç Hatları (Bus Strips)
Genellikle kenarlarda yer alan ve kırmızı (+)/mavi (-) çizgilerle belirtilen dikey sütunlardır. Bu hatlar boydan boya birbirine bağlıdır. Amacı, devrenin her noktasına kolayca enerji (VCC ve GND) taşımaktır.
2. Terminal Alanı (Terminal Strips)
Orta kısımdaki 5'li delik gruplarıdır. Bu delikler yatay olarak birbirine bağlıdır ancak ortadaki kanal (dip kanalı) vasıtasıyla ikiye ayrılırlar.
Breadboard Çeşitleri
| Tip |
Delik Sayısı |
Kullanım Alanı |
| Büyük Boy (Full Size) |
830 Delik |

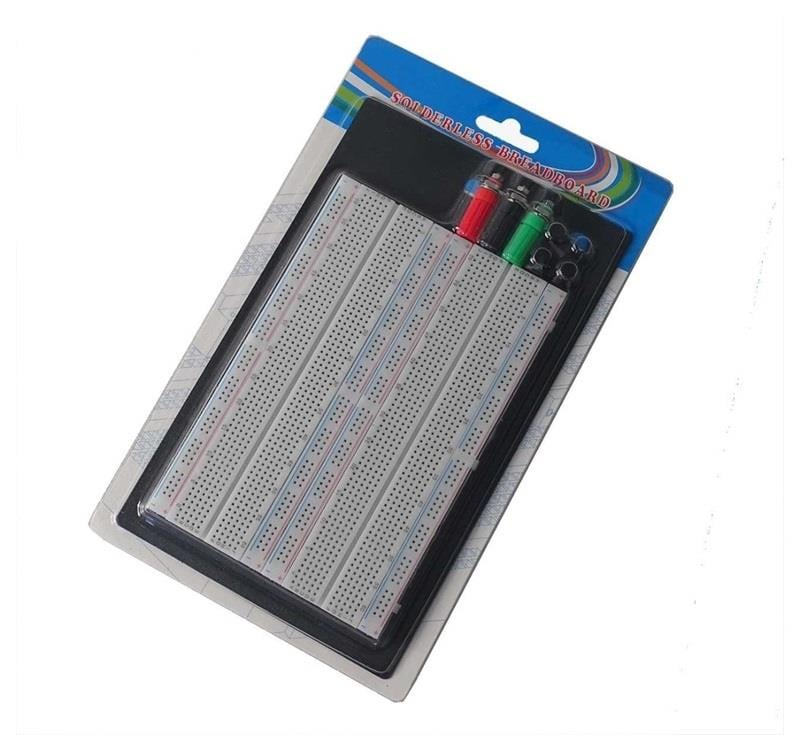

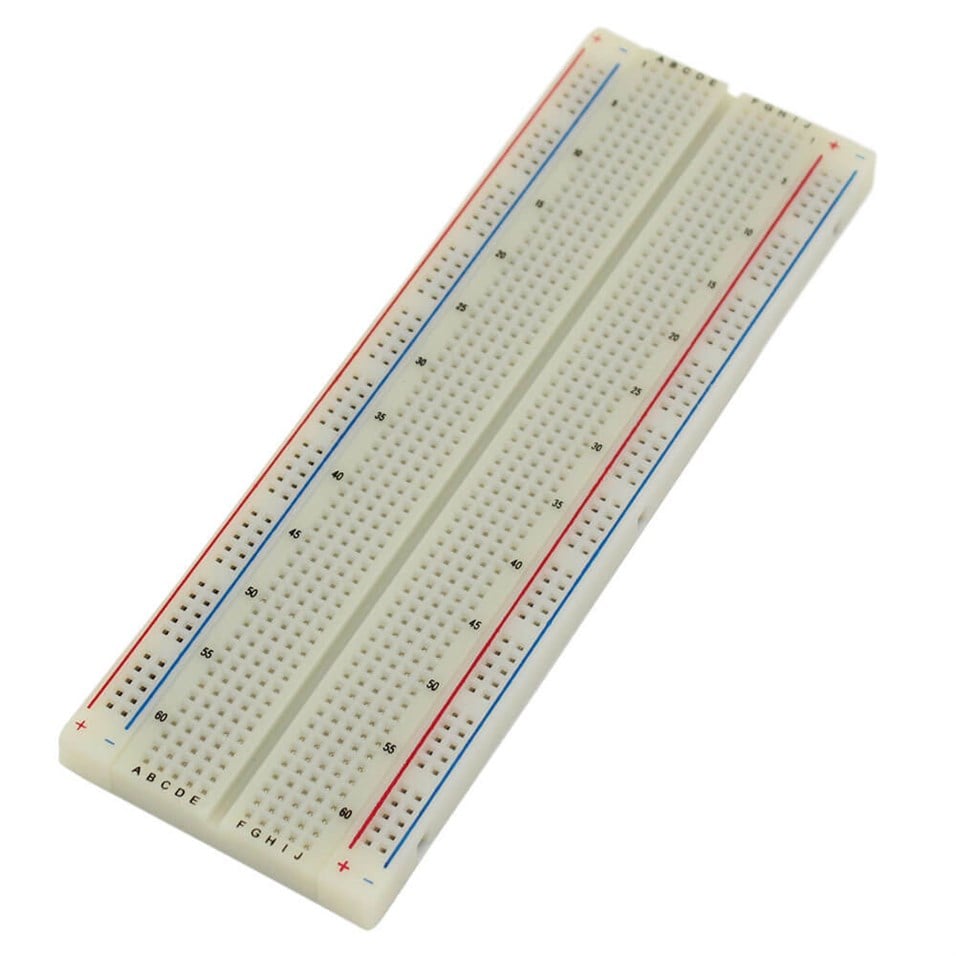

Karmaşık projeler, çoklu sensör ve MCU kullanımı. |
| Orta Boy (Half Size) |
400 Delik |

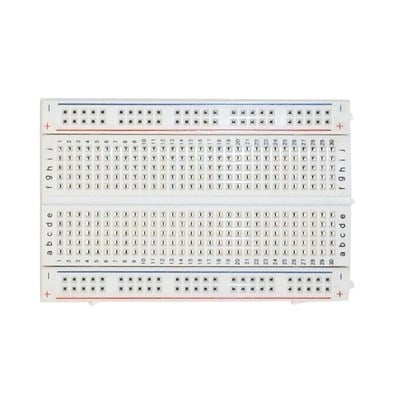

Standart Arduino projeleri, kompakt devreler. |
| Mini Breadboard |
170 Delik |

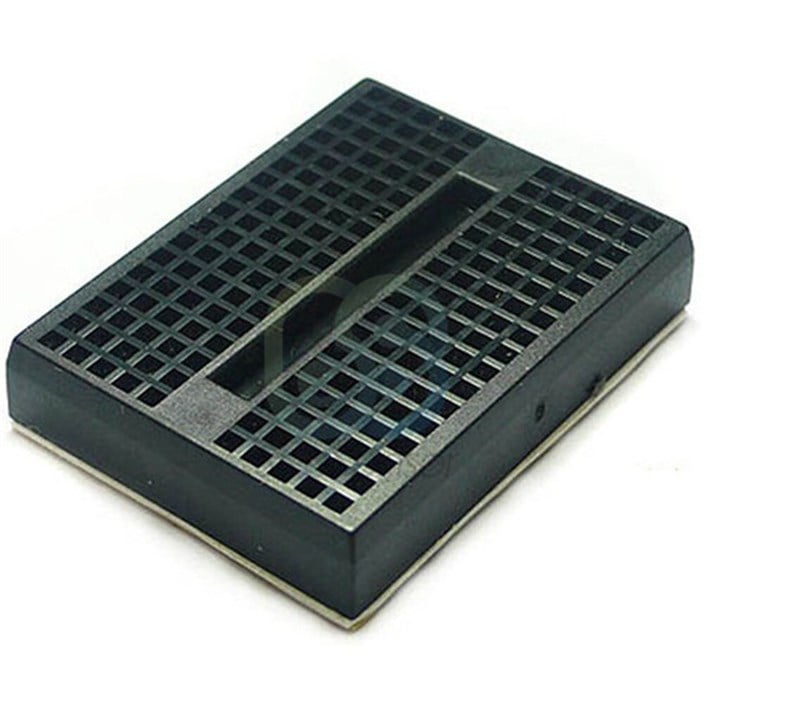

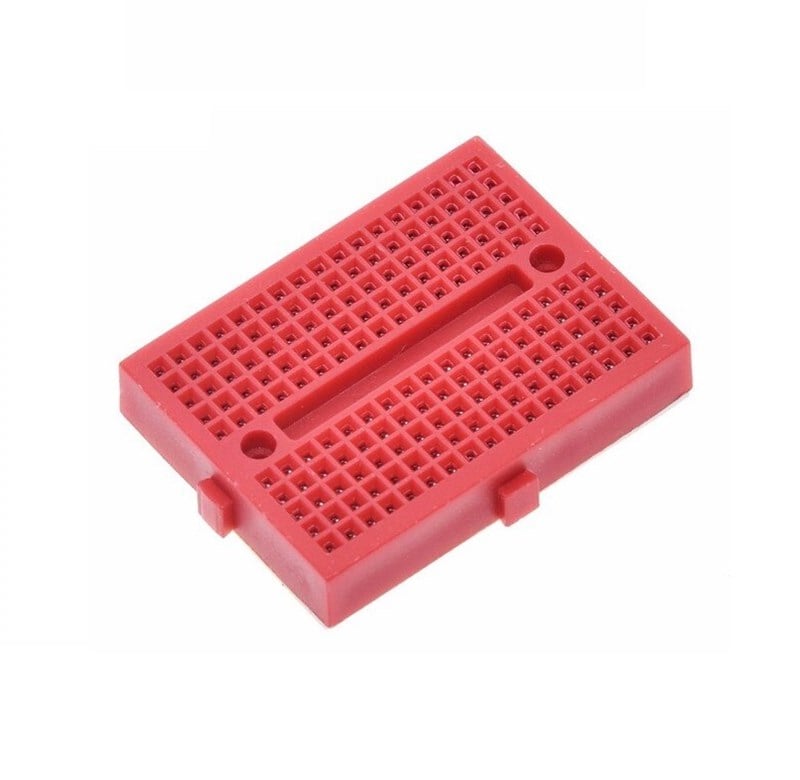

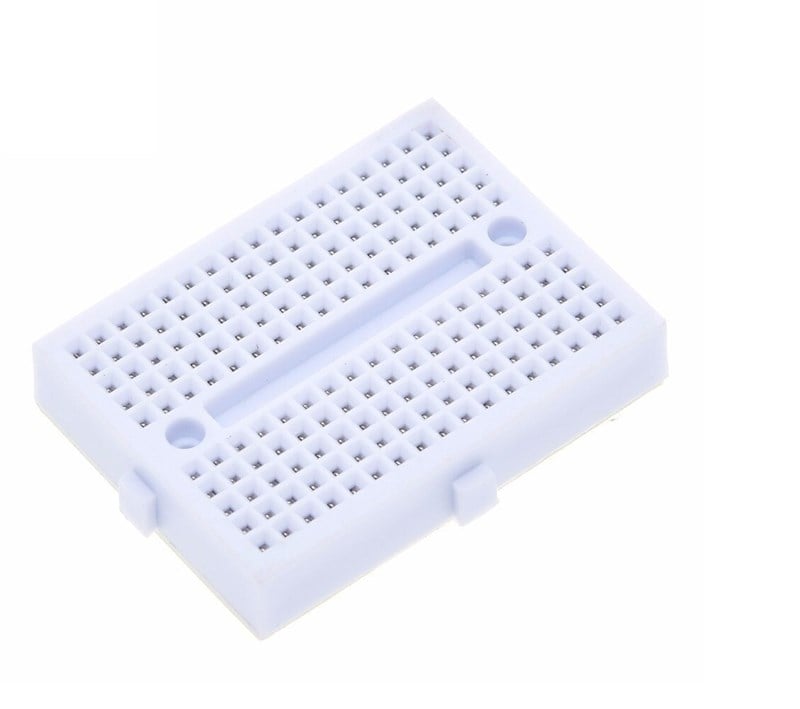

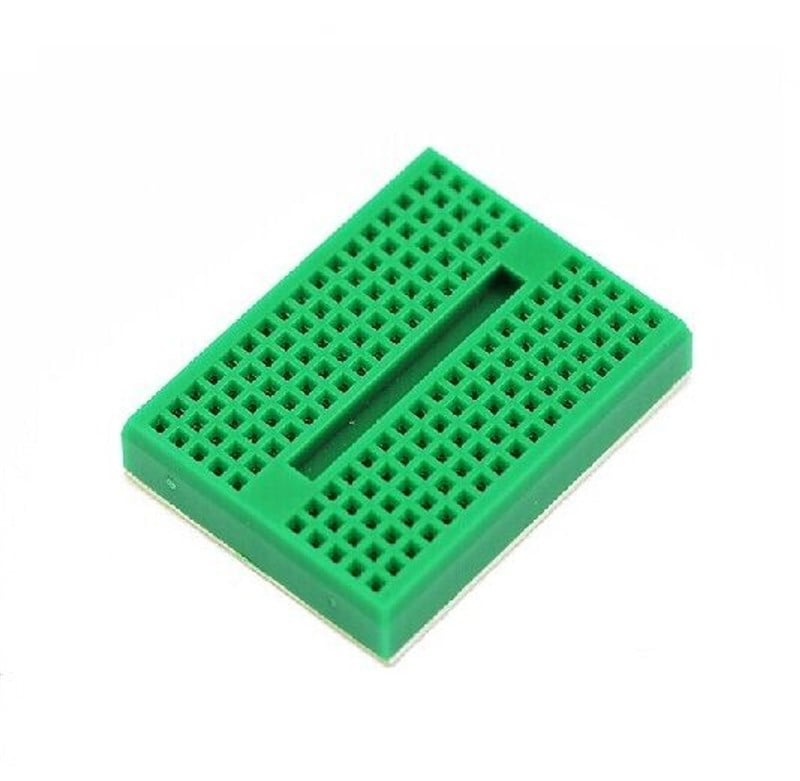

Shield üzerine montaj, küçük robotik araçlar, giyilebilir teknoloji. |
| Şeffaf Breadboard |
Değişken |
İç yapıyı görmek isteyen öğrenciler ve eğitim kurumları için. |
Breadboard Kullanırken Dikkat Edilmesi Gereken 5 Kritik Kural
-
Akım Sınırı: Standart breadboardlar genellikle 1A - 1.5A üzerindeki akımlar için uygun değildir. Yüksek güçlü motor sürücülerini bağlarken kontakların erimemesi için doğrudan kablolama tercih edilmelidir.
-
Kısa Devre Kontrolü: Güç vermeden önce güç hatlarının birbirine değmediğinden emin olun.
-
Bacak Kalınlığı: Çok kalın uçlu kompanentleri (bazı kalın diyotlar veya switchler) zorla takmak, içteki metal yaylı yapıyı (clip) bozarak temassızlığa yol açabilir.
-
Güç Dağıtımı: Büyük projelerde breadboard'un her iki yanındaki güç hatlarını jumperlar ile birbirine bağlayarak voltaj düşümünü engelleyin.
-
Güç Modülü Kullanımı: Kararlı bir enerji için breadboard üzerine tam oturan 3.3V/5V Power Supply modüllerini tercih edin.
