Mikrodenetleyicilerinizin ürettiği düşük güçteki sinyallerle şebeke gerilimini, güçlü motorları veya yüksek akım çeken aydınlatma sistemlerini kontrol etmenin en güvenilir yolu röle kullanmaktır. Temelde elektromanyetik bir anahtar olarak çalışan röleler, kontrol devresi ile güç devresini birbirinden fiziksel olarak yalıtarak sistem güvenliğini maksimuma çıkarır.

Robotizmo'da, doğrudan baskı devre (PCB) tasarımlarınızda kullanabileceğiniz çıplak güç rölelerinden, Arduino ve Raspberry Pi gibi geliştirme kartlarıyla tak-çalıştır uyumu sağlayan optokuplör izoleli röle kartı (modülü) çeşitlerine kadar geniş bir yelpaze sunuyoruz. Projenizin ihtiyacı olan 5V, 12V veya 24V tetikleme seçeneklerine sahip, tek kanaldan 16 kanala kadar çoklu röle modüllerini uygun fiyatlarla hemen inceleyebilirsiniz.

Düşük Güçle Yüksek Akım Kontrolü: Röle Nedir?

Elektronik projelerde karşılaşılan en temel sorunlardan biri, 5V veya 3.3V gibi düşük gerilimlerle çalışan bir kontrolcünün (örneğin Arduino veya NodeMCU), 220V şebeke gerilimiyle çalışan bir lambayı veya su pompasını doğrudan çalıştıramamasıdır. Röle, içerisinde bulunan elektromıknatıs bobinin düşük bir voltajla tetiklenmesi sonucu mekanik kontakların yer değiştirmesini sağlayarak bu sorunu çözer. Böylece düşük güç devresi, yüksek güç devresini fiziksel bir temas olmadan güvenle açıp kapatabilir.

Çıplak Röle ve Röle Kartı (Modülü) Arasındaki Fark

Kategorimizde dolaşırken hem tekil devre elemanı olarak röleleri hem de devre kartı üzerine dizilmiş röle modüllerini görebilirsiniz:

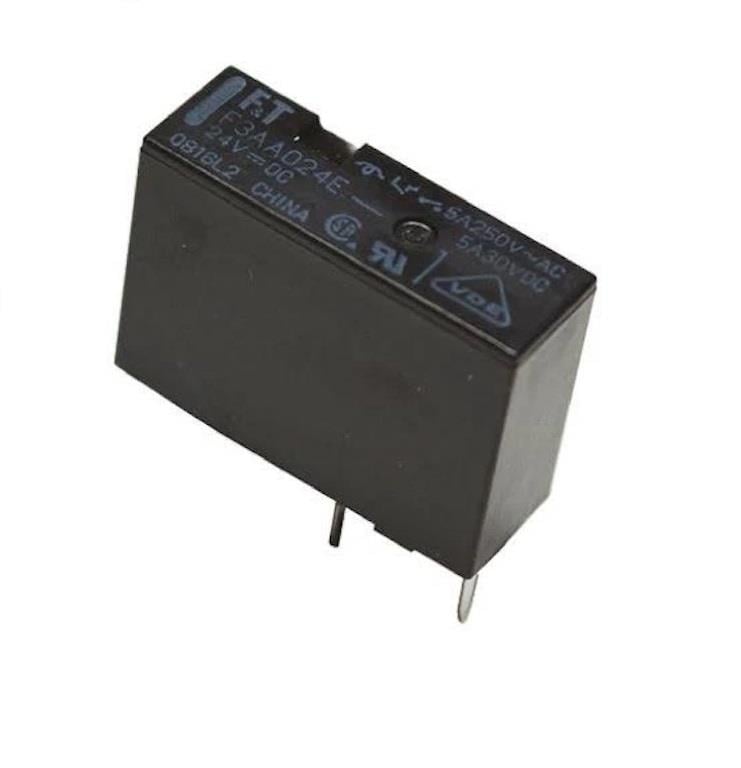

Çıplak Röleler: Genellikle PCB üzerine lehimlenmek için alınır. Mikrodenetleyici ile doğrudan sürülemezler. Bobinin çektiği akımı karşılamak ve ters emk (zıt elektromotor kuvvet) hasarını önlemek için transistör ve koruma diyotu gibi ek devre elemanlarına ihtiyaç duyarlar. Otomasyon, kombi ve güç rölesi gibi çeşitleri bulunur.
Röle Kartları (Modülleri): Özel olarak hobi projeleri ve hızlı prototipleme için üretilmiştir. Çıplak bir rölenin çalışması için gereken transistör, diyot, direnç ve durum gösterge LED'leri bu kart üzerinde hazır bulunur. Jumper kablolar aracılığıyla mikrodenetleyicinize doğrudan bağlayıp kodlamaya başlayabilirsiniz.

Projenize Uygun Röle Seçimi Nasıl Yapılır?

Doğru röleyi seçmek için iki farklı voltaj değerine dikkat etmeniz gerekir: Tetikleme voltajı ve Kontak dayanımı.

1. Tetikleme (Bobin) Voltajı: Rölenin içindeki elektromıknatısın çalışması için gereken voltajdır.

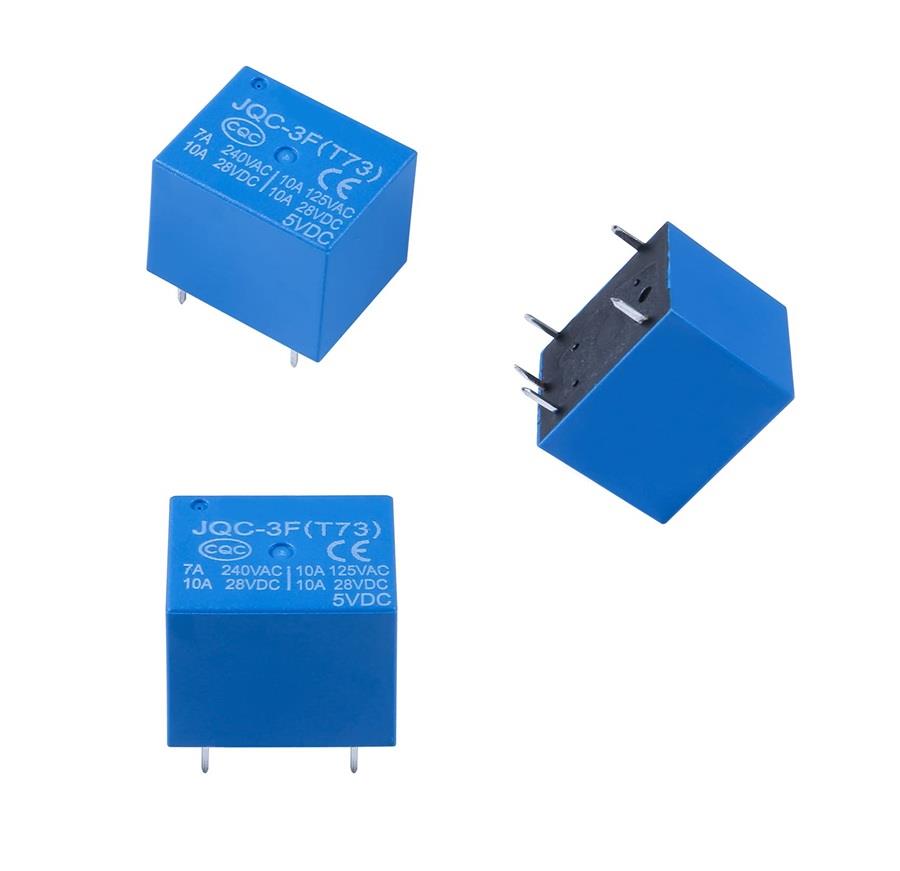

5V Röleler: Arduino, PIC ve benzeri 5V lojik seviyesiyle çalışan sistemler için en ideal seçimdir.
12V ve 24V Röleler: Genellikle endüstriyel panolarda, PLC sistemlerinde veya araç içi (otomotiv) elektroniğinde kullanılır. 12V'luk bir röleyi 5V sinyal vererek tetikleyemezsiniz.

2. Kanal Sayısı: Röle modülleri, aynı anda kaç farklı cihazı kontrol etmek istediğinize göre kanallara ayrılır. Tek bir lambayı açıp kapatmak için 1 Kanal Röle Kartı yeterliyken; akıllı ev sistemlerinde lamba, priz, ısıtıcı ve fanı aynı anda bağımsız yönetmek için 4 Kanal veya 8 Kanal Röle Kartı çeşitlerini tercih etmelisiniz.

3. İzolasyon (Optokuplör) Özelliği: Gelişmiş röle kartlarında optokuplör (optik izolatör) entegresi bulunur. Bu entegre, mikrodenetleyiciden gelen sinyali ışık yoluyla röleye iletir. Böylece yüksek voltaj tarafında oluşabilecek kısa devre veya ark durumları, geliştirme kartınıza (Arduino vb.) zarar veremez.

Sık Sorulan Sorular (SSS)

Röle üzerindeki NC, NO ve COM ne anlama gelir? Bu harfler rölenin kontak uçlarını ifade eder.

COM (Common): Ortak uçtur. Kontrol edeceğiniz gücün (örn: 220V faz hattı) girdiği bağlantı noktasıdır.
NO (Normally Open - Normalde Açık): Röleye elektrik verilmediğinde bu hat kesiktir. Röle tetiklendiğinde devre tamamlanır ve bağlı olan cihaz çalışır.
NC (Normally Closed - Normalde Kapalı): Röleye elektrik verilmediğinde dahi bu hattan akım geçer. Röle tetiklendiğinde hat kesilir ve cihaz durur.

5V röle kartı ile 220V cihaz kontrol edebilir miyim? Evet, edebilirsiniz. 5V değeri rölenin kontrol edilmesi (tetiklenmesi) için gereken düşük voltajdır. Ürün detaylarında genellikle rölenin kontak tarafında 250V AC / 10A'e kadar anahtarlama yapabildiği belirtilir. Şebeke elektriği ile çalışırken gerekli iş güvenliği önlemlerini almayı unutmayınız.

Solid State Röle (SSR) ile mekanik röle farkı nedir? Mekanik rölelerin içinde hareketli kontaklar vardır ve açılıp kapanırken "çıt" sesi çıkarırlar, ayrıca zamanla mekanik aşınmaya uğrarlar. Solid State (Katı Hal) rölelerde ise hareketli parça yoktur; anahtarlama işlemini yarı iletkenler üzerinden tamamen sessiz ve çok daha hızlı yaparlar. Ancak SSR'ler daha pahalıdır ve yüksek akımlarda ısındıkları için soğutucuya ihtiyaç duyarlar.

Röle çekerken (tetiklenirken) neden ses çıkarır? İçerisindeki elektromıknatıs, tetikleme anında mekanik bir metali kendine çeker. Duyduğunuz "çıt" sesi bu metal kontağın yer değiştirme sesidir ve mekanik röleler için tamamen normal bir durumdur.
