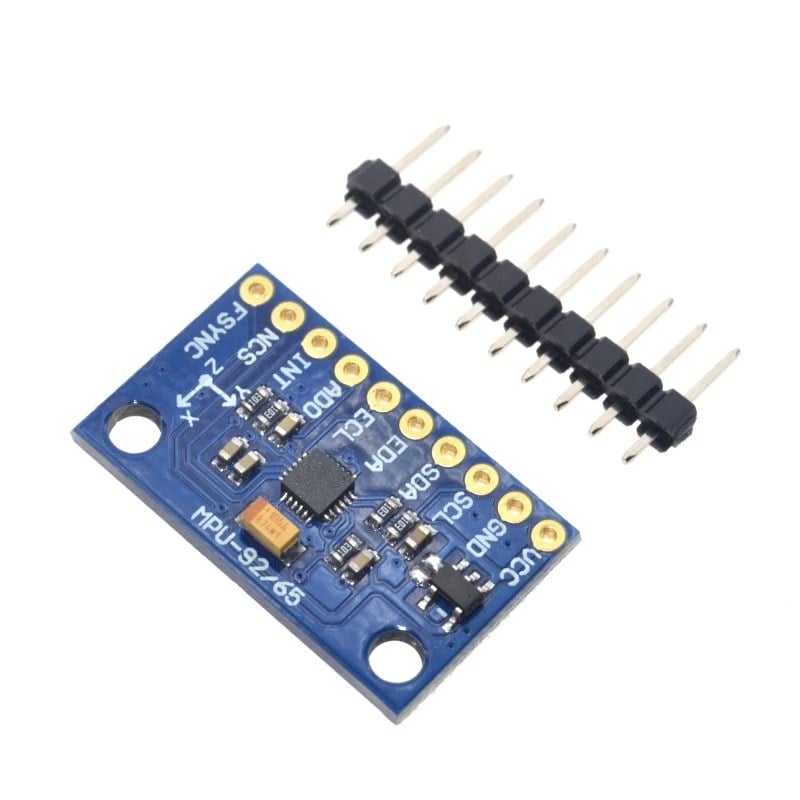

MPU9250 9 Eksen Gyro Hızlandırıcı Manyetometre Sensör Modülü GY-9250
Ürün Açıklaması
TANIM
MPU-9250 9DOF modülü, aynı DMP çipinde 3 eksenli jiroskop( 3DOF ), 3 eksenli ivmeölçer( 3DOF ) ve AK8963 3 eksenli manyetometreyi( 3DOF ) birleştirdiği için 9 eksenli hareket algılama gerçekleştirir. MPU-9250 modül 9 eksenin ( 9DOF ) hareketini yakalamak için karmaşık algoritmalar gerçekleştirme yeteneğine sahiptir. İletişim hem SPI veri yolu hem de I2C veri yolu ile gerçekleştirilebilir, bu nedenle ölçülen verileri elde etmek kolaydır.
MPU9250 Modül ile oyunlarda hareket tanıma, kendi kendini dengeleyen robotlar, oyuncaklar, cep telefonları, araç navigasyonu, kondisyon izleme ve hareket yönünün ve büyüklüğünün algılandığı benzer uygulamalar gibi uygulamalarda kullanım için yüksek performanslı bir ivmeölçer, jiroskop ve manyetometre seçeneğidir.
PAKET İÇERİĞİ:
1 Adet : MPU9250 9 Eksen Gyro Hızlandırıcı Manyetometre Sensör Modülü GY-9250
MPU9250 9 Eksen Gyro Hızlandırıcı Manyetometre Sensör Modülü GY-9250 TEMEL ÖZELLİKLERİ:
Modül Modeli: GY-9250
Sensör: MPU-9250
Besleme voltajı: 3V - 5V (dahili regülatör ile)
Serbestlik Derecesi ( DoF ): 9
Arayüz:
I2C ( 400kHz ) ve SPI ( 1MHz )
SPI kesme kayıtları ( 20MHz )
Cayro Özellikleri
Cayro Aralığı: 250/500/1000/2000 derece/saniye
Çalışma Akımı: 3.2mA
Uyku modu akımı : 8uA
İvmeölçer Özellikleri
Hızlanma Aralığı: ±2 ±4 ±8 ±16 g
ADC dönüştürücü: 16 bit
Çalışma Akımı: 450 uA
Uyku modu akımı : 8uA
Manyetometre Özellikleri
Hall Etkisi İşlemi
Çalışma Akımı: 8Hz'de 280µA
Manyetik alan aralığı: ±4800uT ( dolu )
Hassasiyet: 0,6 μT/LSB
Çıkış çözünürlüğü:
14 bit ( 0.6µT/LSB )
16 bit ( 15µT/LSB )
Boyutlar: 26 mm x 15,5 mm x 2,6 mm (başlıksız)
Ağırlık: 2g
