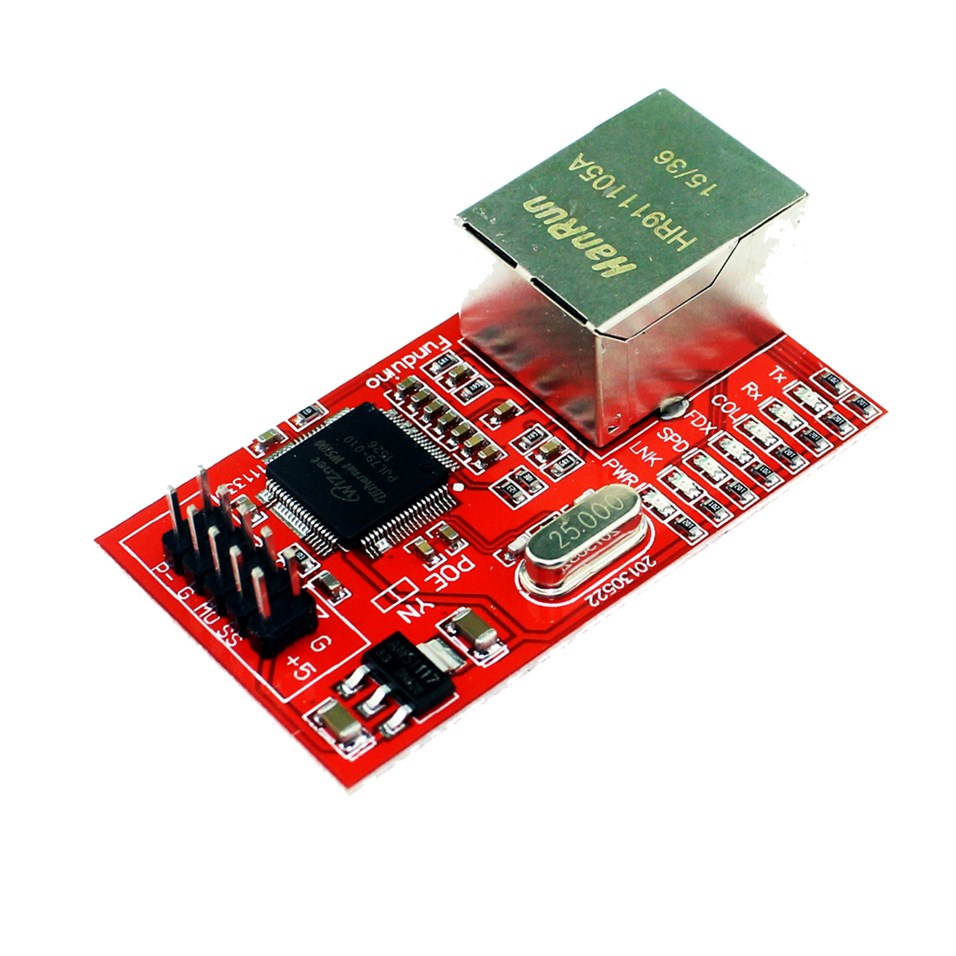

W5100 Ethernet Modül

     Ethernet W5100 Modülü, çok işlevli bir Monolitik ağ arabirim çipi 10/100 Ethernet denetleyicisi. Yüksek entegrasyon, yüksek stabilite, yüksek performans, ancak düşük maliyetli gömülü bir sisteme uygulanır. Ethernet W5100 Modülünü kullanarak, işletim sistemini desteklemeden internete bağlanmayı tamamlayabiliriz. W5100, IEEE802.3 10BASE-T ve 802.3u100BASE-TX ile uyumludur. W5100, tam donanım kontrolüne sahip dahili bir TCP / IP, MAC, PHY entegrasyonuna sahiptir. W5100'ü kullandığımızda Ethernet kontrolünü dikkate almak yerine, sadece basit bir soket programlaması yapmamız gerekiyor.

Özellikler:

• Kablolu TCP / IP Protokollerini Destekleyin: TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE, Ethernet
• 10BaseT / 100BaseTX Ethernet PHY gömülü
• Otomatik Müzakere Desteği (Tam dupleks ve yarım dupleks)
• Otomatik MDI / MDIX Desteği
• Destek ADSL bağlantısı (PAP / CHAP Kimlik Doğrulama modu ile PPPoE Protokolü desteği ile)
• Aynı anda 4 bağımsız soketi destekler
• IP Fragmentasyonu desteklemiyor
• Tx / Rx Tamponları için Dahili 16Kbyte Bellek
• 0.18 µm CMOS teknolojisi
• 5V I / O sinyal toleransı ile 3.3V çalışması
• Seri İletişim Arabirimi Desteği (SPI MODE 0, 3)
