PCF8574T I2C Giriş Çıkış Çoklayıcı IO Genişleme Modülü (İzmo4231)

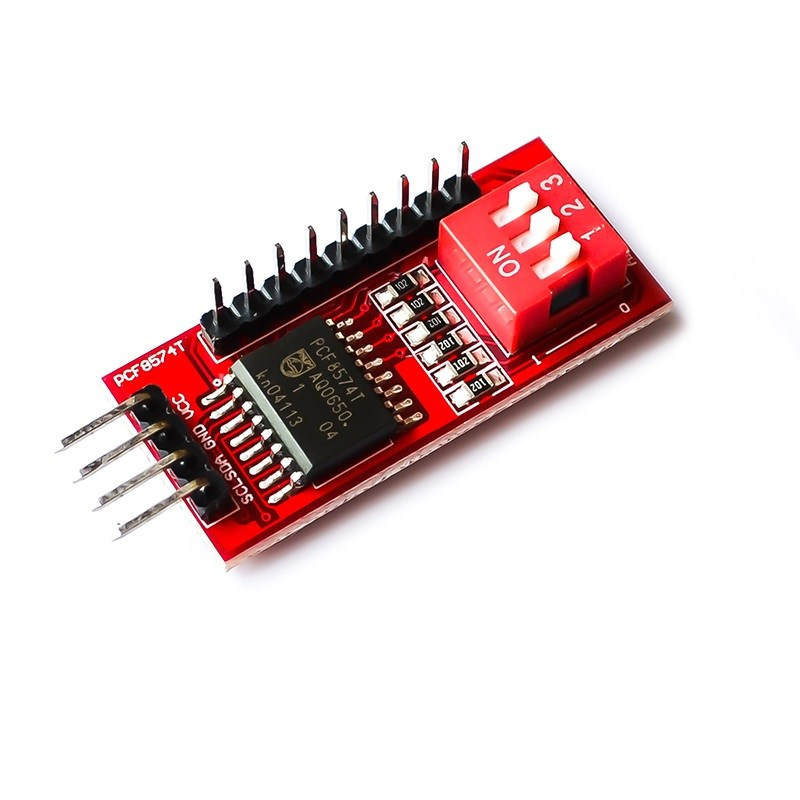

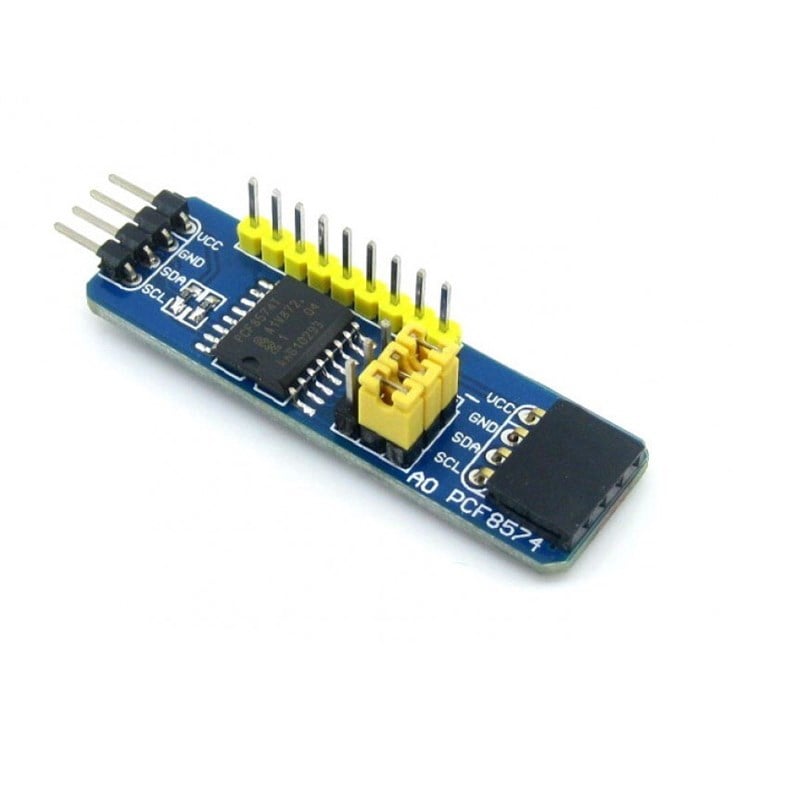

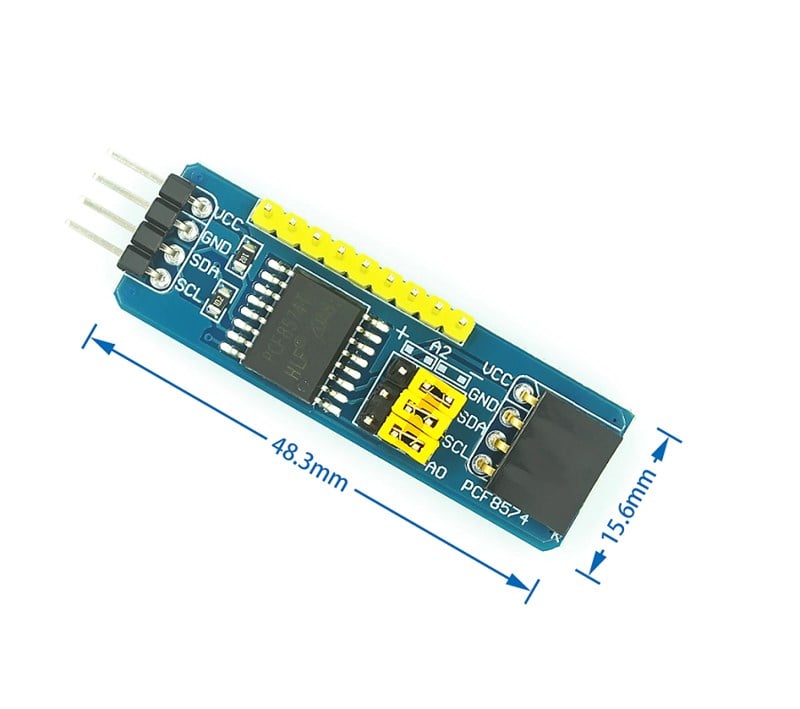

                                                                                                     PCF8574T I2C Giriş Çıkış Çoklayıcı IO Genişleme Modülü

Ürün Açıklaması

TANIM

Geliştirme Kartlarında çalışırken yaygın bir gereksinim olan kartların üzerindeki desteklediğinden daha fazla dijital I/O ekleme ihtiyacıdır. PCF8574, Gelişrtirme Kartlarında yalnızca 2 hat Gerektiren I2C veriyolunu kullanarak, 8 adet ek Dijital I/O hattı sağlar.  hat eklemenin en popüler yöntemlerinden biridir. Kolayca 64'e kadar genişletebilirsiniz.

PAKET İÇERİĞİ:

1 Adet : PCF8574T I2C Giriş Çıkış Çoklayıcı IO Genişleme Modülü

pcf8574t ı2c giriş çıkış çoklayıcı ıo genişleme modülü'nün TEMEL ÖZELLİKLERİ:

• 8 çift yönlü veri hattı
• Loop-thru özelliği, 8 adede kadar modül / 64 veri hattının genişletilmesine izin verir
• Jumper ile ayarlanabilir adreslere sahip I2C arabirimi
• Kesinti çıkış yeteneği
• 3.3V ve 5V uyumludur.

Modül Bağlantıları

Modüle bağlantılar basittir.

1. 3,3 veya 5V güç ve topraklama sağlayın.
2. I2C SCL ve SDA hatlarını MCU'daki aynı hatlara bağlayın.
3. Kullanılıyorsa, INT hattını MCU'daki bir kesme girişine bağlayın ve bir çekme direnci kullanın.

1 x 4 header Dişi

• VCC  = Vcc (2,5V – 6V) tipik olarak uC 3,3V veya 5V'a bağlanır
• GND  = Toprak, uC toprağa bağlanır
• SDA = I2C SDA, uC I2C SDA'ya bağlanır
• SCL  = I2C SCL, uC I2C SCL'ye bağlanır

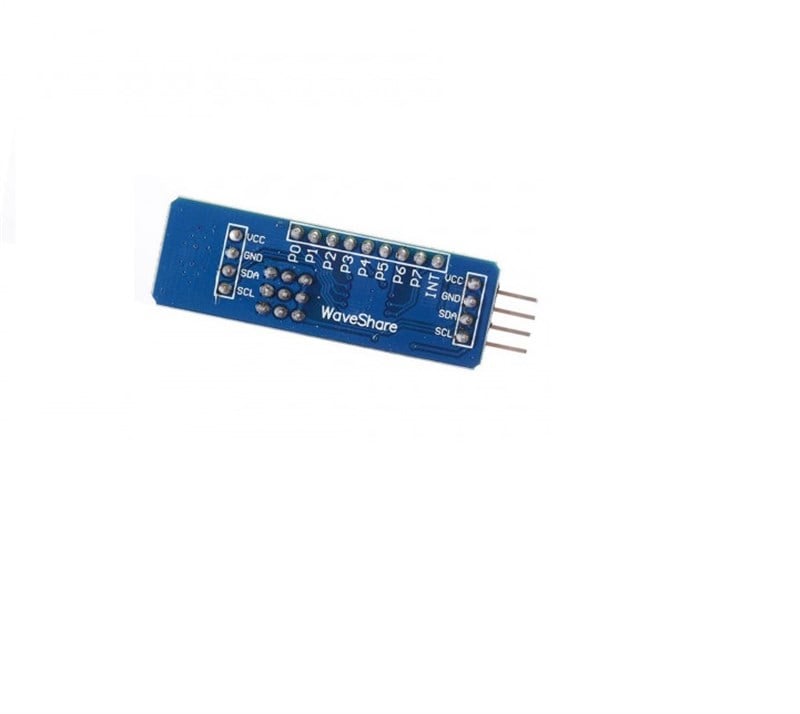

1x9 erkek header

• P0 = G/Ç Pim 0
• P1  = G/Ç Pim 1
• P2 = G/Ç Pim 2
• P3 = G/Ç Pim 3
• P4 = G/Ç Pim 4
• P5 = G/Ç Pim 5
• P6 = G/Ç Pim 6
• P7 = G/Ç Pim 7
• INT = Kesme Çıkışı - MCU kesme pimine bağlanır. Aktif düşük
