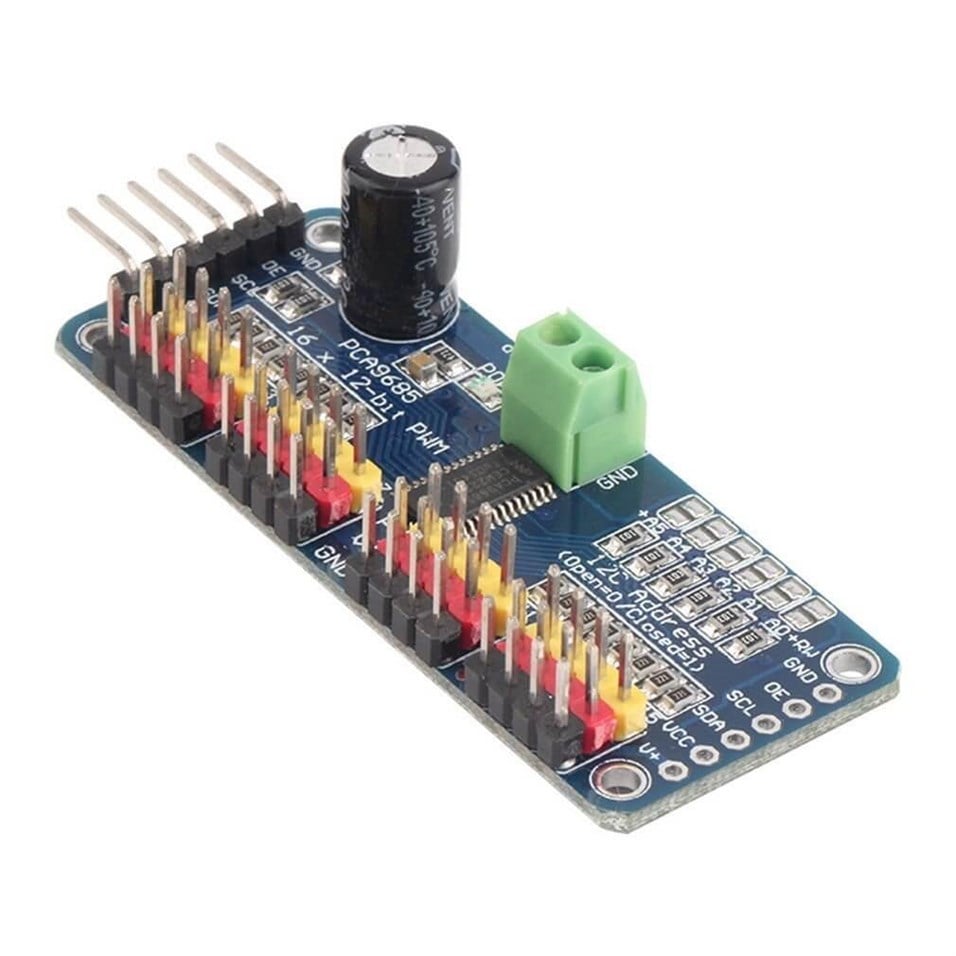

PCA9685 16 Kanal 12 bit Pwm Servo Kontrol
Ürün Açıklaması
TANIM
PCA9685, 16 kanal çıkışa sahip I2C tabanlı bir PWM ( Pulse Width Modulation ) sürücü kartıdır.Bu kart sayesinde servo motorlar, LED'ler ve diğer PWM tabanlı bileşenleri kolayca kontrol edebilirsiniz.
✔ 16 kanal bağımsız PWM çıkışı
✔ 12-bit çözünürlük ile hassas kontrol
✔ Arduino, Raspberry Pi ve ESP32 ile tam uyumlu
✔ I2C arabirimi sayesinde az pin kullanımı
✔ Harici güç girişi ile yüksek akımlı cihazları destekler
PAKET İÇERİĞİ:
1 Adet : PCA9685 16 Kanal 12 bit Pwm Servo Kontrol
PCA9685 16 Kanal 12 bit Pwm Servo Kontrol TEMEL ÖZELLİKLERİ:
Giriş Gerilimi: 2.3V - 5.5V ( Arduino ve Raspberry Pi ile uyumlu )
PWM Çıkış Voltajı: 5V
Kanal Sayısı: 16
PWM Çözünürlüğü: 12-bit ( 4096 adım )
İletişim Protokolü: I2C ( Adres seçme özelliği ile birden fazla modül kullanılabilir )
Maksimum Frekans: 1.6 kHz
Harici Güç Girişi: 6V ile 12V arası (servo motorlar için önerilir)
PCA9685 Pin Bağlantıları
VCC → 3.3V / 5V ( Arduino’dan besleme )
GND → Toprak bağlantısı
SCL → I2C saat sinyali ( Arduino A5, Raspberry Pi GPIO 3 )
SDA → I2C veri sinyali ( Arduino A4, Raspberry Pi GPIO 2 )
V+ → Servo motorlar için harici güç kaynağı
PWM0 - PWM15 → 16 adet bağımsız PWM çıkışı
