NRF24L01 + PA + LNA SMA Anten 2.4GHz Kablosuz Haberleşme Modülü
Ürün Açıklaması
TANIM
nRF24L01+PA+LNA 2.4GHz RF Kablosuz Modülleri, Açık alanda 1100 metreye kadar kablosuz iletişim için kullanılabilen RF alıcı verici modülleridir.

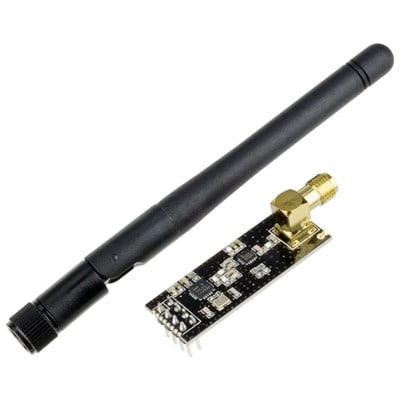

PAKET İÇERİĞİ:
- nRF24L01+PA+LNA 2.4GHz RF Kablosuz Modülü
- SMA Anteni
NRF24L01+PA+LNA 2.4GHZ RF KABLOSUZ MODÜLÜNÜN TEMEL ÖZELLİKLERİ:
- 2.4GHz Çalışma Bandı
- 1100 metre Çalışma Menzili
- 125 RF Kanalı
- 250Kbps – 2Mbps Veri Hızları
- 3.3V Çalışma
Bu modüller standart nRF24L01+ ile aynı şekilde çalışır, ancak standart nRF24L01+'ın Açık alanda 100 metresine kıyasla Açık alanda 1100 metreye kadar genişletilmiş bir menzil sağlamak için bir güç amplifikatörü ve çıkarılabilir anten ekler. Maksimum aralık, seçilen veri hızına ve sinyalde engeller olup olmadığına bağlı olarak değişecektir.
Modüller 2.4GHz bandında 250Kbps, 1Mbps veya 2Mbps veri hızlarında çalışır. Maksimum çalışma akımı < 115mA.
Modül, 2,400GHz'den 2.525GHz'e kadar olan frekans spektrumunu kapsayan 1Mhz aralıklı 125'e kadar farklı kanal kullanabilir. Bu, 125'e kadar bağımsız çalışan alıcı-vericiden oluşan bir ağa sahip olma imkanı verir. Her kanalda en fazla 6 adres olabilir veya her modül aynı anda 6 adede kadar diğer modülle iletişim kurabilir.
Modül 3.0V – 3.6V arasında çalışır, ancak I/O 5V toleranslıdır, bu nedenle herhangi bir mantık seviyesi dönüştürücü kullanmadan doğrudan 5V Arduino veya başka bir mikrodenetleyiciye bağlanabilir. Güç çekişi, bu pimin güvenle kaldırabileceğinden daha fazla olduğu için, modül gücü 3.3V güç piminden kesilemez. Ayrı bir 3.3V kaynağa ihtiyaç duyacaktır veya 5V giriş alan ve dahili 3.3V regülatöre sahip olan adaptör modülümüzle kullanılabilir. Adaptör ayrıca pin-out etiketleri, güç LED'i ve güç kaynağı filtrelemesi sağlar.
Modül, güç ve topraklama pinlerine ek olarak 5 sinyal pini kullanır. Modül ile iletişim, 3 pinden (MOSI, MISO, SCK) oluşan SPI veri yolunu kullanır. Bu pinler mikrodenetleyici üzerindeki aynı SPI pinlerine bağlanır. Diğer 2 pin (CSN, CE) modülü standby/aktif moda ayarlamak ve ayrıca iletim veya komut modu arasında geçiş yapmak için kullanılır ve bunlar mikrodenetleyici üzerindeki herhangi 2 dijital pin'e takılabilir.
