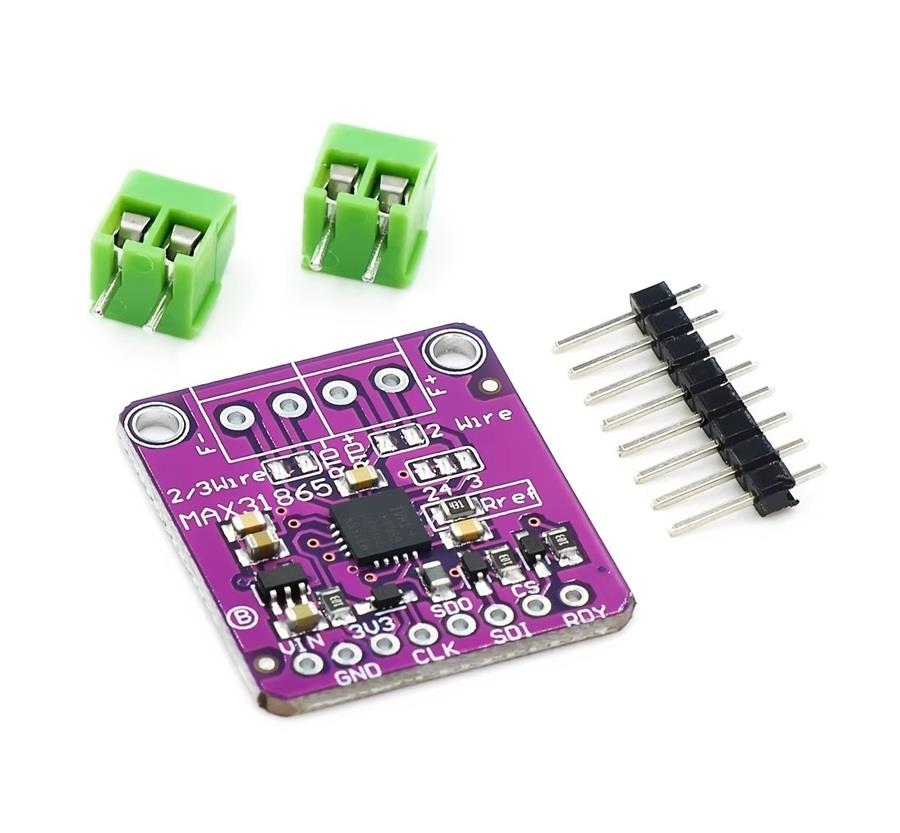

MAX31865 PT100 RTD Sıcaklık Sensörü Amplifikatörü
Ürün Açıklaması
TANIM
MAX31865 modülü, platin dirençli sıcaklık dedektörleri ( RTD ) olarak da bilinen PT100 veya PT1000 tipi sensörlerden gelen sıcaklık ölçümlerini okumak için tasarlanmış bir amplifikatördür.Modül, PT100 sensörünün direncini okumaktan ve bu analog sinyali mikrodenetleyici tarafından yorumlanacak dijital verilere dönüştürmekten sorumludur. MAX31865 çipinde 0,03125ºC'ye eşdeğer 15 bit çözünürlüğe sahip hassas delta-sigma dönüştürücü bulunmaktadır. Haberleşme protokolü SPI tipi olduğundan Arduino, Raspberry veya PIC gibi mikrobilgisayarlarla rahatlıkla çalışabilir
PAKET İÇERİĞİ:
1 Adet : MAX31865 PT100 RTD Sıcaklık Sensörü Amplifikatörü
MAX31865 PT100 RTD Sıcaklık Sensörü Amplifikatörü TEMEL ÖZELLİKLERİ:
Çalışma voltajı: 3,3V ile 5V
Çözünürlük: 15 bit ( 0,03125ºC )
Doğruluk: 0,5ºC
Dönüşüm süresi: 21ms ( maks. )
Giriş koruması: ± 45 V
İletişim: SPI Protokolü
Desteklenen RTD: PT100, PT1000
Kablo giriş Sayısı: 2, 3, 4 pin
PCB BoyutlarI : 28 x 25,3mm
VIN : Güç kaynağı pimi 3V ile 5V
GND : Devre toprağı
3V3 : Ayarlanabilir 100 mA 3,3 V çıkış
CLK : SPI arayüz saat hattı
SDO : Veri çıkışı - SPI arayüzünün MISO hattı
SDI : Veri girişi - SPI arayüzünün MOSI hattı
CS : Chip Seçim girişi
RDY : Veri hazır olma pimi
