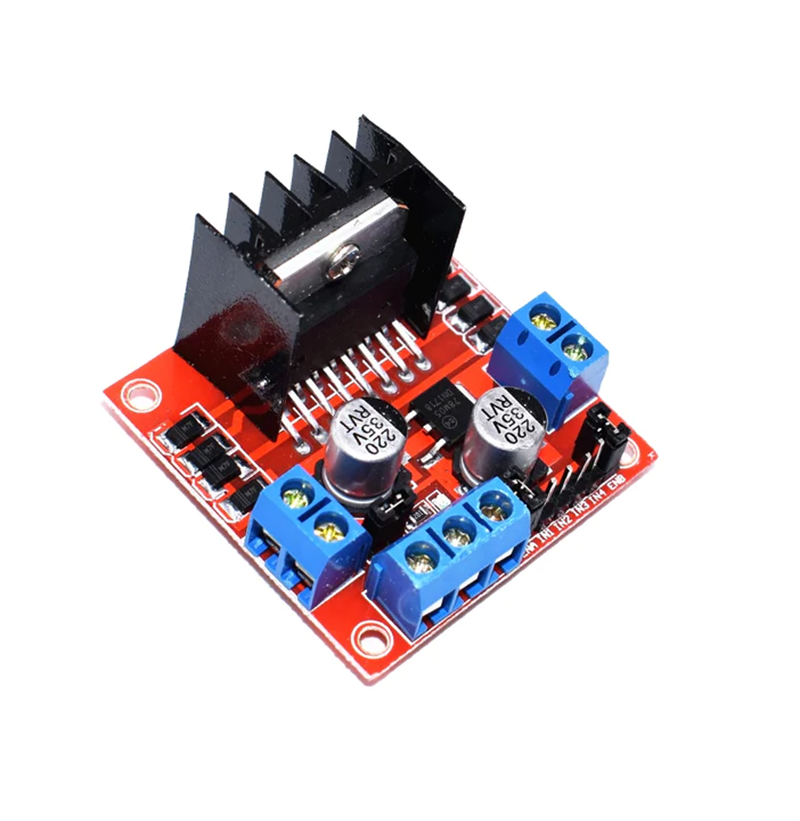

L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı
Ürün Açıklaması
TANIM
L298N Dual H-Bridge Motor Kontrol Kartı, kanal başına 2 Amper sürekli akımda 2 adet DC motoru veya 1 adet Step motoru kontrol etmek için kullanılabilir.
kart , Kanal başına 2,5 A tepe noktasına veya 2 A sürekli ve 25 W toplam güce kadar çalışabilir.
L298N modüllerinde yerleşik akım sınırlaması yoktur, bu nedenle step motor kontrol yerine DC motor kontrolü için en uygun olanıdır,
DC motorlarla kullanıldığında, H-Bridge sürücü düzenlemesi, motorların dönüş yönünün değiştirilmesine izin verir. Ek olarak, motorların hızını kontrol etmek için PWM kullanılabilir. Bu, DC motorlar üzerinde tam kontrol sağlar.
PAKET İÇERİĞİ:
1 Adet : L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı
L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı'nın TEMEL ÖZELLİKLERİ:
Hız ve yön kontrollü 2 DC motor sürebilir
1 Step Motor Sürebilir
5 ile 35V motor voltaj aralığı
Kanal başına 2,5A tepe akımı ( 2A sürekli )
pin bağlantıları:
ENA: Sol motor kanalını aktif etme pini
IN1: Sol motor 1. girişi
IN2: Sol motor 2. gitişi
IN3: Sağ motor 1. girişi
IN4: Sağ motor 2. girişi
ENB: Sağ motor kanalını aktif etme pini
MotorA: Sol motor çıkışı
MotorB: Sağ motor çıkışı
VCC: Besleme voltaj girişi( 4.8V - 24 V )
GND: Toprak bağlantısı
5V çıkışı
Ürün üzerinde ayrıca jumper takılmış pinler de yer almaktadır. Bu pinler opsiyonel kullanımlar ve farklı özellikleri aktif etmek için kullanılabilinmektedir.
CSA: A motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
CSB: B motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
V1: IN1 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
V2: IN2 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
V3: IN3 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
V4: IN4 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
5V-EN: 7805 hattını aktif ve pasif hale getiren jumperder. Takılı durumda kartın 5V çıkışı aktif olur ve buradan 5V çekilebilir.
Çıkarıldığı durumda ise bu hat pasif konuma geçer.
| TEKNİK ÖZELLİKLER |
|
| Çalışma Değerleri |
|
| Voltaj aralığı (Vcc) |
5 – 35 VDC |
| Önerilen voltaj aralığı (Vcc) |
7 – 12 VDC |
| Voltaj aralığı (5V) |
4,5 – 5,5 VDC |
| Köprü başına maksimum akım |
2 Amper |
| Kartın maksimum gücü |
25 W |
| Sürücü Kartı boyutlar ( U x G x Y ) |
43 x 43 mm |
| Veri Sayfası |
L298N |
