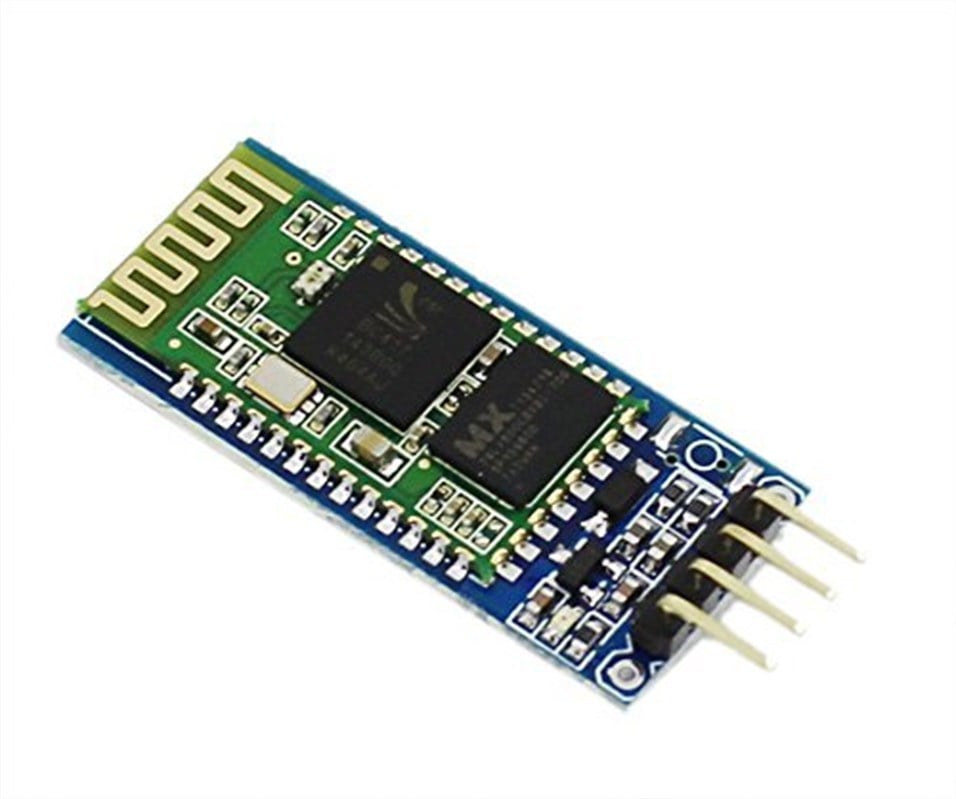

HC06 Bluetooth Serial Modül 4Pin
Ürün Açıklaması
TANIM
Blootooth v2.0 + EDR, sınıf 2. 3.3 V voltajla çalışır ve seri UART arayüzü (RX, TX pinleri) üzerinden haberleşir, AT komutlarını destekler. Maksimum verici gücü + 4 dBm, alıcı hassasiyeti 85 dBm'dir.
Modülü başlatmak için, besleme voltajını VCC ile işaretlenmiş pine bağlamanız gerekir. Modül bilgisayar tarafından bilinmeyen sistem veya HC-06 olarak algılanacaktır, her iki cihazı eşleştirmek için şifreyi girin: 1234. Sistem, herhangi bir terminali kullanarak veri iletebileceğiniz sanal bir COM portu gösterecektir. Kartta, örneğin Arduino veya bilgisayara FTDI konektörü aracılığıyla bağlanabilen seri arayüz UART - TX ve RX pinleri uçları bulunur.
İletişim, modülü bilgisayarla eşleştirerek ve kartı FTDI dönüştürücüsü kullanarak bağlayarak kontrol edilebilir . İki terminal penceresinde, uygun iletişim portlarını seçmeli ve ayrıca 9600 bps'lik bir iletim hızı belirtmelisiniz. Yapılandırma doğruysa, bir terminalden gönderilen metin ikincisinde görünecektir.Modülün konfigürasyonu popüler AT komutları ile yapılır, bu moda girmek için EN ucunu 3,3 V'a bağlamanız gerekir. Komut örnekleri:
AT - bağlantı testi, karşılığında "OK" cevabını alırız.
AT+BAUD1 - hızı 9600 bps'ye ayarlar.
Kartta HC-06 ek olarak şunlar bulunmaktadır:
PIO1 ( 24 ) durum kablosuyla bağlantılı durum LED'i, uygun bir bağlantıyı gösterir
besleme gerilimi sabitleyici 5V -> 3,3 V
besleme voltajını filtreleyen kondansatörler,
Modülü b okuma tahtasına bağlamak veya kablolar kullanarak bağlamak için lehimlenmiş altın pimli konektörler .
EN pinleri ( sistemi AT komutları moduna geçirir) ve STATE ( durum kablosuna bağlı - PIO1 pin 24 ) delik şeklinde yönlendirilmiştir, varsayılan olarak lehimli konnektörleri yoktur.
PAKET İÇERİĞİ:
1 Adet : HC06 Bluetooth Serial Modül 4Pin
HC06 Bluetooth Serial Modül 4Pin TEMEL ÖZELLİKLERİ:
Besleme gerilimi: VCC pinine bağlı 3,6 V-6 V
3,3 V voltajla çalışan iletişimsel kablolar ( 5 V'a kadar tolerans gösterir )
Akım tüketimi: yaklaşık 50 mA
Sınıf 2 - verici gücü maks. + 4 dBm
Menzil : 10 m'ye kadar
Eşleştirme için şifre : 1234
Standart: Bluetooth 2.0 + EDR
SPP profili AT komutları aracılığıyla yapılandırılabilir
Yazılım sürümü: Linvor v1.8
İletişim : UART ( RX, TX )
PCB boyutları : 37 x 16 mm
