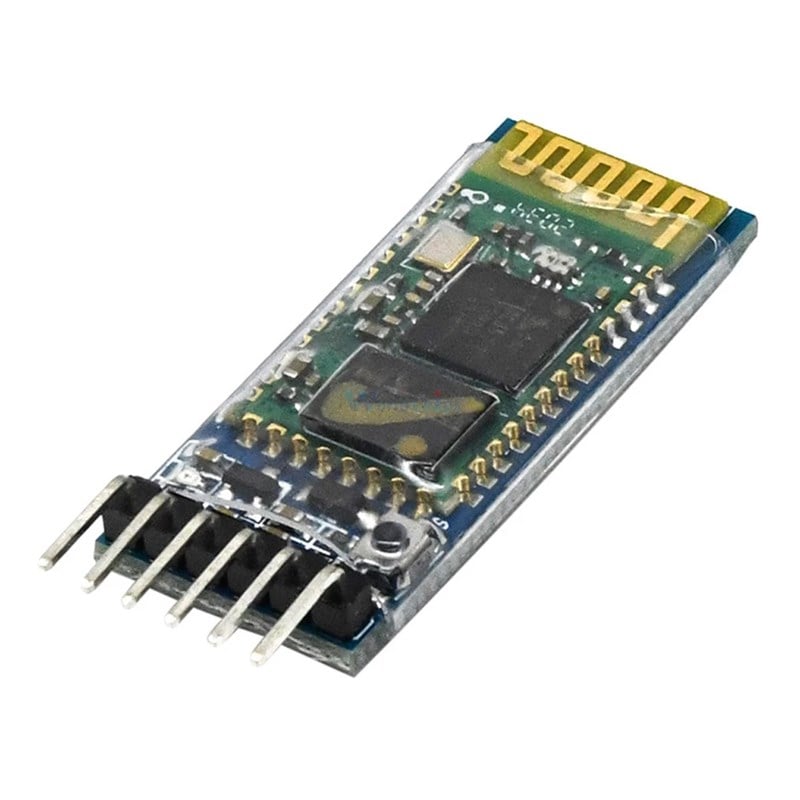

HC05 Bluetooth Serial Modül 6Pin
Ürün Açıklaması :
TANIM
HC-05 , iki mikrodenetleyici arasında veya bir mikrodenetleyici ile Bluetooth özellikli bir Android telefon, dizüstü bilgisayar veya masaüstü bilgisayar arasında kablosuz iletişime izin veren bir seri-Bluetooth köprü modülüdür. HC-05 hem bağımlı hem de ana cihaz olarak işlev görebilir.
PAKET İÇERİĞİ:
- 1 Adet HC-05 Bluetooth Modülü,
HC-05 BLUETOOTH'UN TEMEL ÖZELLİKLERİ:
- Bluetooth V2.0 Çalışması
- Master veya Slave modunda çalışır
- 3.6-6V Güç
Arduino veya diğer MCU ile seri iletişim konusunda bilginiz varsa, kablosuz bağlantı kurmak için Bluetooth kullanmak çok benzerdir. Bluetooth, kısa menzilli kablosuz noktadan noktaya iletişim için tasarlanmıştır. Maksimum menzil tipik olarak 30 fit civarındadır ve engellere bağlı olarak daha az olabilir.
Güç
Modül dahili olarak 3,3V ile çalışır, ancak modül 3,3V regülatör içerir, bu nedenle modülün Vcc pininde 3,6 – 6V ile beslenmesi gerekir. Modül 3.3V olduğundan, modül üzerindeki RX pinine giden uC'nin TX hattına, aşağıdaki örneğimizde gösterildiği gibi mantık seviyesini 3.3V seviyelerine düşürmek için seviye kaydırıcı takılmalıdır.
İletişim Modu
Modül varsayılan olarak, başka bir Bluetooth cihazıyla eşleşmeye hazır olduğu ve daha sonra eşleştirildiğinde iletişim moduna geçer. Bu moddaki seri iletişim varsayılan olarak 9600 baud'dur, ancak istenirse değiştirilebilir.
AT Modu
Modül, düşük seviyeli komutlara yanıt verdiği AT çalışma moduna da yerleştirilebilir.
AT moduna girmek için, enerji verilirken modül üzerindeki düğmeye basın ve ardından düğmeyi bırakın. LED, AT modunda olduğunu belirtmek için yavaşça yanıp sönecektir. AT modu, cihaza düşük seviyeli AT komutları göndermenizi sağlar. Modülün sınırlı bir AT modunda olduğunu ve komut verilirken düğmeye basılmadıkça bazı AT komutlarının çalışmayacağını unutmayın.
AT çalışma modu modülün her zaman nasıl kullanılacağı olacaksa, EN pinini 3.3V'a bağlayarak modül tam AT moduna yerleştirilebilir. Bu, düğmeye sürekli basmakla aynı şeydir.
AT modundayken, seri iletişim varsayılan olarak 38400 baud hızındadır ancak istenirse değiştirilebilir.
LED Göstergesi
Modülün üzerinde, modülün ne olduğunu anlamak için oldukça faydalı olan bir LED bulunmaktadır.
Modül ilk açıldığında Bluetooth eşleştirme modunda çıkar. Kart üzerindeki LED, eşleştirme modunda olduğunu belirtmek için yaklaşık 2 Hz'de hızla yanıp söner. Modül bir cihazla eşleştirilmişse, LED flaş 2 hızlı yanıp sönmeye ve ardından bir duraklamaya dönüşür ve ardından tekrar eder.
Modül bunun yerine AT moduna alınırsa, LED yavaş ve sabit bir oranda yanıp sönecektir.
Kart Bağlantıları:
1 x 6 Başlık
- DURUM – Durum pini eşleştirilmediğinde DÜŞÜK ve eşleştirildiğinde YÜKSEK'tir.
- RXD – Veri Alma, MCU'daki TX'e bağlanır. 5V MCU kullanıyorsanız seviye değiştirici kullanın
- TXD - Veri Aktarımı, MCU'da RX'e bağlanır
- GND – Zemin
- VCC – Güç girişi 3,6-6V arasında olmalıdır
- TR – AT modunu etkinleştirin. Modül her zaman AT modunda kullanılacaksa, bu pin 3.3V'a bağlanabilir.
