ESP8266 D1 WiFi Arduino Uno Tabanlı
Ürün Açıklaması
TANIM

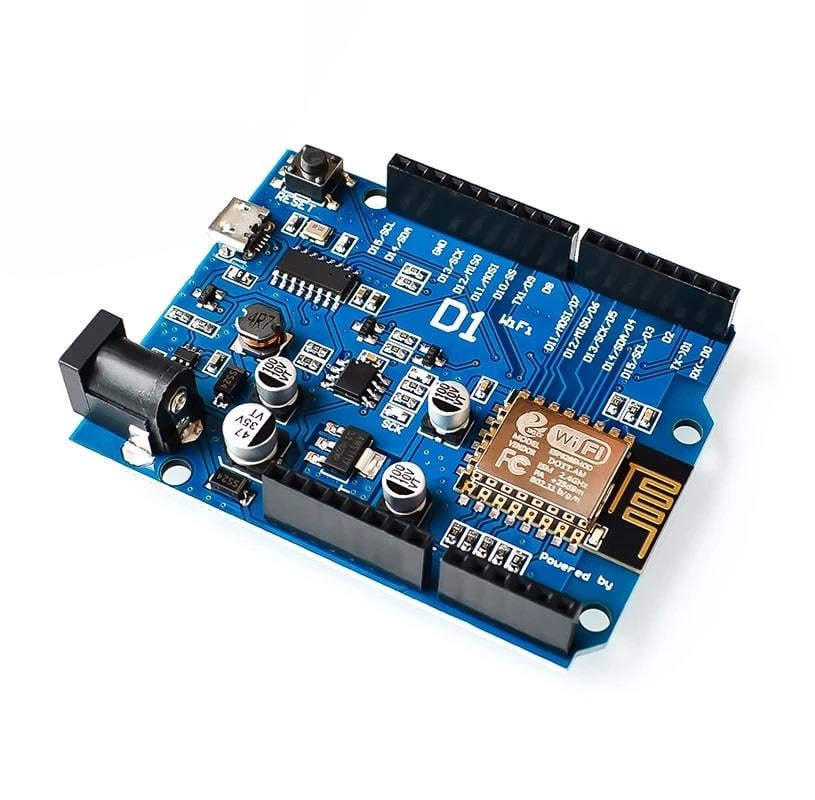

ESP8266 D1 WiFi kartı, ESP8266 WiFi özellikli işlemciyi kullanır ve onu bir Arduino Uno kartının kapladığı alana yerleştirir. ESP8266 ile tanıdık bir kurulumda çalışmak için bir yol sağlar ve tipik yerleşik dişi başlıklara sahip olduğundan ara bağlantılar yapmak için bir devre tahtası gerektirmez. Ayrıca, uyumlu G/Ç pin çıkışlarına sahip bazı Uno kalkanlarıyla da çalışacaktır.
Bu kart ilk olarak WeMos tarafından üretildi. Bu kart 2. nesil R2 uyumlu versiyondur. Ayrıca bazı G/Ç'lerde farklı bir pin-out kullanan daha eski bir R1 versiyonu da vardır. R2 versiyonundaki pin çıkışı, NodeMCU pin çıkışı ile daha uyumlu olacak şekilde yapılmıştır. Örneklerle çalışıyorsanız, çalıştığınız sürüme bağlı olarak bazı pinleri yeniden atamanız gerekebilir.
PAKET İÇERİĞİ:
- ESP8266 D1 WiFi Arduino Uno Tabanlı
ESP8266 D1'İN TEMEL ÖZELLİKLERİ:
- Mikrodenetleyici: ESP-8266 32-bit
- Saat Hızı: 80MHz ve 160MHz'e kadar
- USB Dönüştürücü: CH340G
- Çalışma Gerilimi: 3.3V
- Flash Bellek: 4MB
- Dijital G/Ç: 11
- Analog Girişler: 1
- İletişim: I2C, Seri, SPI
- WiFi: Dahili
WiFi özelliği eklemenin yanı sıra, standart Arduino'nun AVR işlemcisi üzerinden ESP8266 işlemcisinin ün kazanmasının ana iddiası, daha büyük 4 MB Flash belleğe sahip olması ve 80 MHz saat hızlarında çalışması ve bazen isteğe bağlı olarak 160 MHz'e kadar işlem hızı.
D0 dışındaki Dijital G/Ç'lerin tümü PWM'yi ve kesintileri destekler. Ek olarak, yukarı veya aşağı çekme dirençlerine sahip olacak şekilde yapılandırılabilirler. Aşağı tarafta, muhtemelen en önemli sınırlama olan sadece 1 analog girişe sahiptir. 16 kanallı 74HC4067 , ADS1115 4 Kanallı 16 bit ADC veya daha fazla analog G/Ç isteniyorsa aşağıdaki MCP3201-I/P 12 kanallı A/D dönüştürücü IC gibi harici bir Analog Mux modülü kullanılarak her zaman üstesinden gelinebilir. .
Kartı programlarken, hem harf hem de sayı kullanarak G/Ç'ye başvurmanız gerektiğini unutmayın. Arduino ile, D3 çıkışı basitçe '3' olarak anılacaktır, ancak D1 kartı ile pine 'D3' olarak başvurmanız gerekir.
D1, D2, D5, D6 ve D7 gibi bazı pinler kart üzerinde kopyalanmıştır. Aynı isimli pinler kart üzerinde fiziksel olarak birbirine bağlanmıştır. Ayrıca sol alttaki I2C SDA/SCL genişletme pinleri de D2 ve D1'e bağlıdır. Bu, toplam 9 dijital pin (D0 – D8) artı RX/TX verir.
Kart, USB bağlantı noktası üzerinden veya DC Güç Jakı aracılığıyla harici bir 7-12V güç kaynağı kullanılarak çalıştırılabilir.
TEKNİK ÖZELLİKLER
mikrodenetleyici : ESP8266 32-bit
Seriden USB'ye Dönüştürücü : CH340G
Çalışma gerilimi : 3.3V
Giriş Voltajı (önerilir) : 7-12V
Dijital G/Ç Pinleri : 11
PWM I/O Pinleri (Dijital I/O ile Paylaşılır) : 10
Analog Giriş Pinleri : 1 (10 bit)
I/O Pin Başına DC Akımı : 12mA (Maks)
Donanım Seri Bağlantı Noktaları : 1
Flash Bellek : 4 Mbayt
Komut RAM'i : 64 KByte
Veri RAM'i : 96 KByte
Saat hızı : 80MHz
Ağ : IEEE 802.11 b/g/n WiF
Dahili LED : Dijital pim 13'e bağlı
USB Konektör Tarzı : Mikro-B Dişi
Kart Boyutları (PCB) : 69 x 53 mm (2,7 x 2,1")
