Esp8266 01 Seri Port Wifi Modülü
Ürün Açıklaması :
TANIM

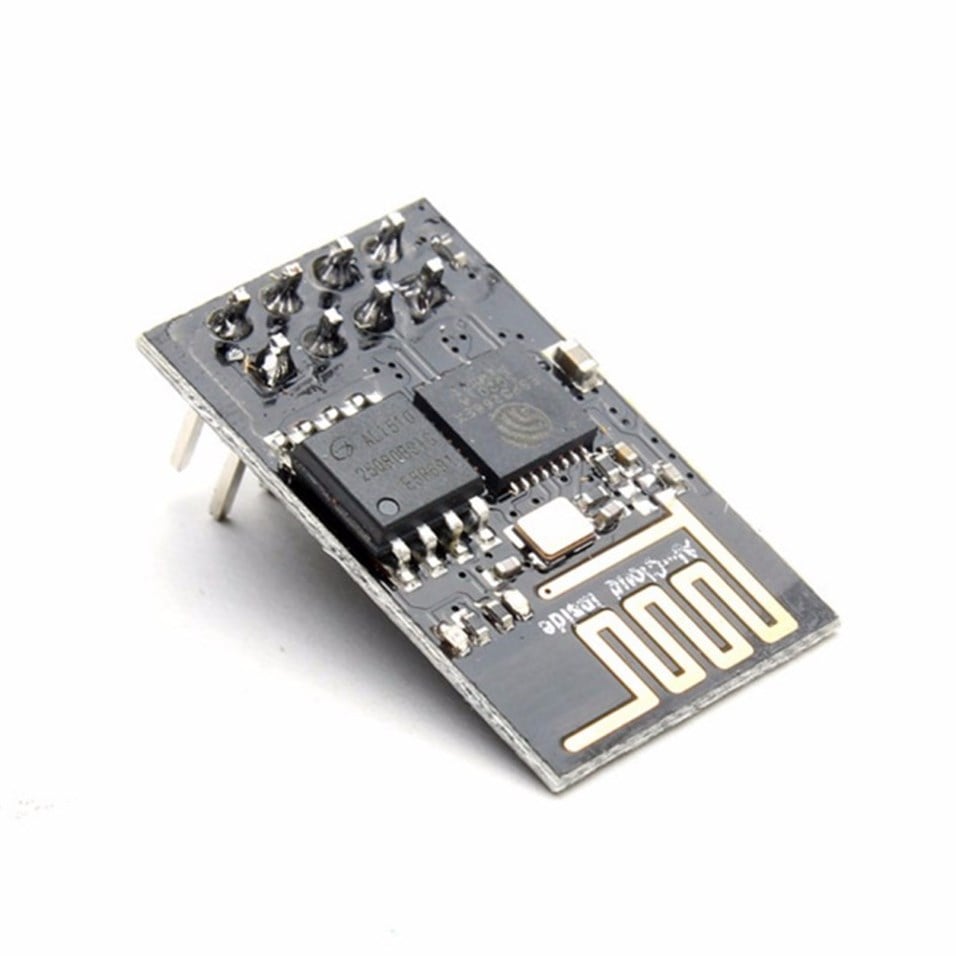

ESP8266 ESP-01, 1 MB belleğe ve çevre birimlerine bağlanmak için headerlara çıkarılmış 2 GPIO'ya sahip yerleşik bir ARM mikroişlemcisine sahip bir seriden WiFi'ye Bağlanma modülüdür. Bir projeye WiFi özelliği eklemek için seriden WiFi'ye köprü olarak kullanılabilir veya hatta doğrudan programlanabilir ve küçük bir bağımsız işlemci olarak kullanılabilir. Yerleşik tam TCP/IP özelliğine sahiptir.
PAKET İÇERİĞİ:
- ESP8266 ESP-01 WiFi Modülü
ESP8266 ESP-01 WİFİ MODÜLÜNÜN TEMEL ÖZELLİKLERİ:
- 80 MHz'de çalışan 32 bit RISC Tensilica Xtensa LX İşlemci
- 1MB Flash Bellek
- IEEE 802.11 b/g/n WiFi
- 2 GPIO
- 3.3V Çalışma
Modül, güç için 3.3V gerektirir ve pinlerinde 5V toleranslı değildir. Bir 5V MCU'ya bağlanıyorsa, MCU'dan TX pini tarafından sürülen ESP-01 modülünün RX pininde bir seviye çevirici modül olmalıdır. Bu, 2 direnç kullanan basit bir voltaj bölücü olabilir. ESP-01 adaptörümüzle kullanıyorsanız, adaptör seviye çevirici modü yanı sıra 3.3V regülatör içerir, bu nedenle ESP-01 modülünü tak-çalıştır yapar.
Modül, veri akışını göstermek için kırmızı bir güç LED'ine ve bir mavi LED'e sahiptir. WiFi anteni, modülün sonunu kaplayan kıvrımlı PCB izidir.
Adındaki ESP8266, modül üzerindeki 32 pinli Espressif IC'yi ifade eder. Bu yongalar oldukça yeteneklidir ve 16 GPIO'ya kadar destekler. ESP-01, sınırlı GPIO'lu bu çipin en temel ve en ucuz uygulamasıdır ve en iyi, mevcut bir Arduino veya benzeri MCU kartına WiFi eklemek için kullanılır. Bunu bağımsız bir cihaz olarak kullanmak istiyorsanız, Arduino gibi tam bir mikro denetleyicinin tüm özelliklerini içeren ve doğrudan programlanabilen, sattığımız NodeMCU veya ESP32 gibi bir şeyle başlamak genellikle daha iyi olacaktır. Arduino IDE'si.
Fabrikadan, modüller “AT” bellenimi ile yüklenir ve basit bir terminal programı ile programlanabilir. Modülü öncelikle WiFi özelliklerinden yararlanmak için kullanıyorsanız ve Arduino gibi başka bir MCU ile kontrol ediyorsanız, ihtiyacınız olan tek şey bu olabilir.
Cihaza programlanmış özel yazılım ile kullanılıyorsa, Arduino IDE kullanılarak programlanabilir, ancak bir FTDI USB - Seri arayüz kullanılmasını gerektirecektir.
2 x 4 Başlık:
- GND = Toprak. MCU'da toprağa bağlanın
- GPIO2 = Genel Amaçlı Dijital G/Ç
- GPIO0 = Genel Amaçlı Dijital G/Ç
- RX = Veri Al. MCU'da RX'e bağlanır
- TX = Veri İlet. MCU'da TX'e bağlanır
- CH_PD = Etkinleştir / Kapat. Etkinleştirmek için doğrudan veya pull-up direnci ile 3.3V'a çekilmelidir.
- RST = Sıfırla. Aktif düşük, doğrudan veya pull-up direnci ile 3.3V'a çekilmelidir
- VCC = 3.3V. 200mA'ya kadar
