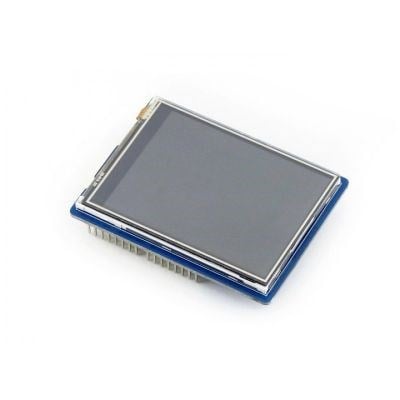

Arduino Dokunmatik LCD Shield (2.8' TFT) (İzmo0549)

Ürün Özellikleri :

• - LCD tipi: TFT
•
• - Arayüz: SPI
•
• - LCD kontrolcü: HX8347D
•
• - Dokunmatik ekran tipi: Rezistif
•
• - Dokunmatik ekran kontrolcüsü: XPT2046
•
• - Renk: RGB 65K
•
• - Çözünürlük: 320x240 piksel
•
• - Ekran boyutu: 57.6mm×43.2mm
•
• - Dış boyutlar: 73.3mm×55.3mm
•
• - Sinyal seviyesi: 3.3V/5V
•

Arduino Pin Bağlantıları:

• - D3: TP_IRQ: Dokunmatik panel interrupt
•
• - D4: TP_CS: Dokunmatik panel chip select
•
• - D5: SD_CS: Mikro SD chip select
•
• - D7: LCD_DC: LCD veri/komut seçimi
•
• - D9: LCD_BL: LCD arka aydınlatma
•
• - D10: LCD_CS: LCD chip select
•
• - D11: MOSI: SPI data girişi
•
• - D12: MISO: SPI data çıkışı
•
• - D13: SCLK: SPI clock
