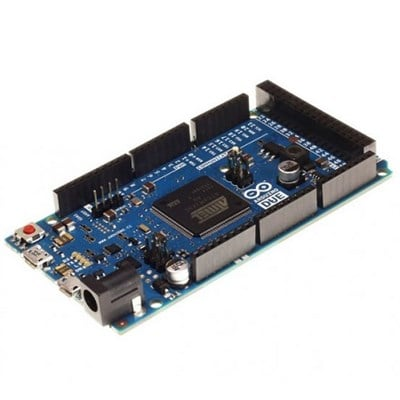

Arduino Due R3 Usb Kablo Hediyeli
Arduino Due; Atmel SAM3X8E ARM Cortex-M3 temelli bir mikrodenetleyici kartıdır.
32-bit mikrodenetleyicili ilk Arduino kartıdır. Üzerinde 54 adet dijital giriş/çıkış pini (12 tanesi PWM çıkışı olarak kullanılabilir), 12 analog giriş, 4 UART (donanımsal seri port), 84 MHz kristal, usb otg soketi, 2 DAC (dijital analog dönüştürücü), 2 I2C, güç soketi, ICSP konektörü, Jtag konektörü, reset ve erase tuşu bulundurmaktadır.
Kart üzerinde mikrodenetleyicinin çalışması için gerekli olan her şey bulunmaktadır.
Kolayca usb kablosu üzerinden bilgisayara bağlanabilir, adaptör veya pil ile çalıştırılabilir.
Not : Diğer arduino kartlarının aksine Arduino Due 3.3V'da çalışır. I/O pinlerinin maks. giriş ve çıkış gerilimi 3.3V'dur. 5V gibi yüksek voltaj uygulamak karta zarar verebilir.
3.3V sinyal seviyesinde çalışan her Arduino Shield'i Due ile uyumludur.
Özellikler:
- Mikrodenetleyici AT91SAM3X8E
- Çalışma Gerilimi 3.3V
- Giriş Gerilimi (önerilen) 7-12V
- Giriş Gerilimi (limit) 6-16V
- Dijital I/O Pinleri 54 (12 tanesi PWM çıkışı)
- Analog Giriş Pinleri 12
- Analog Çıkış Pinleri 2 (DAC)
- Yüm I/O'ların Toplam Çıkış Akımı 130 mA
- 3.3V Çıkış için Akım 800 mA
- 5V Çıkış için Akım 800 mA
- Flash Hafıza 512 KB (SAM3X8E)
- SRAM 96 KB (SAM3X8E)
- Saat Hızı 84 MHz
- Uzunluk 101.52 mm
- Genişlik 53.3 mm
- Ağırlık 36 g
Güç :
Arduino Due gücünü usb üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi bataryada olabilir.
Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden bağlanabilir. Batarya kart üzerindeki GND ve Vin pinleri üzerinden bağlanabilir.
Kartın çalışması için sürekli olarak usb'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede kart bilgisayardan bağımsız olarak çalıştırılabilir.
Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme 7-12V arasıdır.
Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir. 12V üstündeki değerlerde de aşırı ısınabilir.
Due kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur.
Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.
Güç pinleri aşağıdaki gibidir:
VIN: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
5V: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart sadece usb (5V) üzerinden çalışıyor ise usb üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Eğer karta güç Vin (7-12V) veya güç soketi (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
3V3: Kart üzerinde bulunan 3.3V regülatörü çıkış pinidir. Maks. 800mA çıkış verebilir. Bu regülatör aynı zamanda SAM3X'e de enerji verir.
GND: Toprak pinleridir.
