Digispark USB Attiny85 Mini Geliştirme Kartı

Ürün Özelliği

Bir projeye bir mikro denetleyici yerleştirmek istiyorsanız ve bir Arduino'dan daha küçük ve daha ucuz bir şey arıyorsanız ve çok fazla G/Ç pinine veya kod alanına ihtiyacınız yoksa, ATtiny85 iyi bir çözüm olabilir.

PAKET İÇERİĞİ:

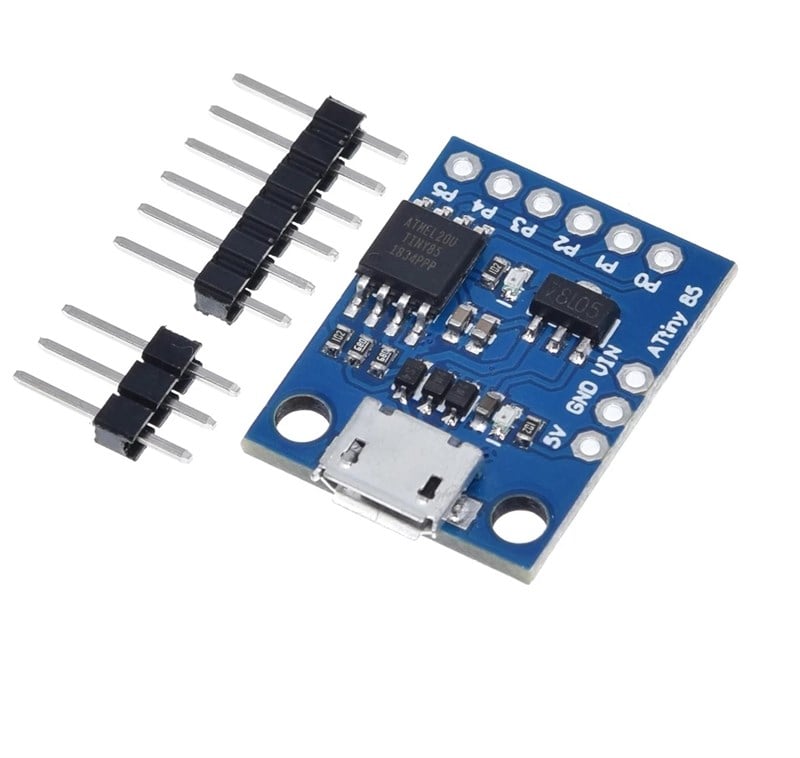

• ATtiny85 Modülü, Mikro USB'li
• 1 x 9 Pin erkek Header

MİKRO USB İLE ATTINY85 MODÜLÜNÜN TEMEL ÖZELLİKLERİ:

• 16.5MH'de çalışan Atmel ATtiny85 işlemci
• Kolay programlama için mikro USB konektörü
• 8KB Flash bellek, 6K program alanı
• 6 Dijital G/Ç
• Dijital G/Ç ile paylaşılan 3 PWM
• Dijital G/Ç ile paylaşılan 4 Analog giriş
• Dijital I/O ile paylaşılan I2C ve SPI arayüzü
• Harici kesme özelliği
• 3-5.5V veya 7-12V Çalışma

ATtiny85, Arduino kartlarının temel aldığı aynı AVR ailesinden 8 bitlik bir Atmel ATtiny85 MCU'dur. Sadece 8 pimi olmasına rağmen, bu küçük pakete oldukça fazla işlevsellik katıyor.

Cihaz, Arduino IDE kullanılarak programlanabilir ve standart Arduino yazılımının çoğu ve mevcut kütüphaneler çalışmaktadır.

Güç

Modül, USB konektörü olan herhangi bir Arduino kartında olduğu gibi USB konektöründen kapatılabilir.

Modülü doğrudan 5V veya bu aralıktaki bir pil paketini kapatmak istiyorsanız, 5V pini 3.0 – 5.5V girişi kabul edebilir . Bu aralık, ATtiny85 çip çalışma aralığı tarafından belirlenir. Modüle güç sağlamak için bunun yerine VIN pinini kullanıyorsanız, bu pini bir sensöre veya başka bir cihaza güç sağlamak için 5V çıkış olarak kullanabilirsiniz.

VIN pini 7-12V kabul edebilir. Bu giriş, yerleşik bir 5V regülatöre güç sağlar. 5V regülatörden fazla güç çekmediğiniz veya aşırı ısınacağı sürece daha yüksek giriş voltajları en az 24V'a kadar kullanılabilir. 100-200mA'lık bir akım çekimi iyi olmalıdır. Regülatörü çok sert kullanıp kullanmadığınızı belirlemek için parmak testini kullanabilirsiniz.

USB arabirimi

Modül, USB iletişimi için 3 ve 4 numaralı pinleri kullanır. Pin 3, USB iletişimi için gerekli olan 1.5K'lık bir çekme direncine sahiptir. Bu pinler, modül üzerindeki USB konektörü ile paraleldir.

Bu pinleri devrenizde kullanmanız gerekmiyorsa, cihazı kolayca yeniden programlayabilmeniz için onları serbest bırakmak hayat daha kolay olabilir. Eğer devrenizde bu pinleri kullanıyorsanız ve devre USB iletişimini engelliyorsa, cihazı yeniden programlamanız gerektiğinde devreyi geçici olarak ayırabildiğinizden emin olun.

I2C Arayüzü

I2C arayüzü pin 0 (SDA) ve pin 2'ye (SCL) bağlanır.

Standart I2C Arduino kütüphanesi ATtiny85 ile çalışmayacaktır. Aşağıdaki örneğimizde TinyWireM.h kitaplığını kullanıyoruz.

SPI Arayüzü

SPI arayüzü pin 0 (MOSI), pin 1 (MISO) ve pin 2'ye (SCK) bağlanır.

SPI arayüzünü bağlarken, pinler çapraz bağlanır, böylece ATTiny85 MISO pini harici cihaz MOSI'ye bağlanır ve ATTiny85 MOSI, harici cihaz MISO'ya bağlanır.

Dijital G/Ç

6 pinin tamamı dijital I/O yapabilir.

ATtiny85 yongasındaki G/Ç bağlantı noktası Bağlantı Noktası B'dir ve bu nedenle dijital G/Ç, kartın arka tarafında PB0 – PB5 (ve ön tarafında P0-P5) olarak etiketlenmiştir. Bunlar, bir Arduino'daki dijital I/O D0-D5'e karşılık gelir ve programda pinMode(0, OUTPUT) 'daki gibi sadece sayı kullanılarak referans verilir ;

Pin 0 ayrıca I2C (SDA) ve SPI (MISO) için de kullanılır

Pin 1 ayrıca SPI(MOSI) ve yerleşik LED'e 1K aşağı çekme direnci ile bağlanır.

Pin 2 ayrıca I2C (SCL) ve SPI(SCK) için de kullanılır

3 ve 4 numaralı pinler de USB için kullanılır ve Zener diyotları aracılığıyla 3,6V ile sınırlıdır.

Pim 5'in birincil işlevi, Sıfırlama pimi (aktif DÜŞÜK) gibidir, ancak zayıf bir G/Ç pimi olarak kullanılabilir. YÜKSEK bir mantık için çıkış voltajı yaklaşık 3V ile sınırlıdır. Çoğu durumda bu, 5V girişlerle YÜKSEK bir mantık olarak yorumlanmak için yeterlidir. Bu pin ayrıca daha düşük bir akım sürücü özelliğine sahiptir. İşlemciyi harici olarak sıfırlamak için bu pin aşağı çekilebilir.

PinMode INPUT olarak ayarlandıktan sonra digitalWrite(0) çağrılarak kullanılıyorsa dahili pull-up dirençleri açılır. Pull-up'lar yaklaşık 25K ohm'da oldukça zayıftır, bu nedenle pin 1'deki yerleşik LED, bu pin üzerindeki pull-up'a müdahale edebilir. Bu bir sorunsa, LED çıkarılabilir veya izi kesilebilir.

Analog Çıkışlar

ATtiny85, 0, 1 ve 4 pinlerinde PWM'yi destekler.

0 ve 1 PWM pinleri 504Hz'de çalışırken pin 4 daha yüksek 1007Hz'de çalışır.

Analog Girişler

ATtiny85, yerleşik bir 10-bit ADC'ye sahiptir ve 4 pindeki analog voltajları okuyabilir.

AnalogRead komutunu kullanırken, aşağıda gösterildiği gibi dijital sayıya değil, analog giriş #'ye bakın, bu nedenle analogRead(0) P5 etiketli pin üzerindeki analog voltajı okur.

• Analog giriş 0 = P5
• Analog giriş 1 = P2
• Analog giriş 2 = P4
• Analog giriş 3 = P3

Modül Montajı

Bu modül başlık gevşek olarak gelir. Karta lehimlemeden önce 6 pimli ve 3 pimli uzunluğa takılabilir.

Bu, modülü, başlıkların hangi tarafında olmasını istediğiniz veya bunun yerine bağlantıları yapmak için tellere lehimlemeyi tercih edip etmediğiniz gibi özel gereksinimlerinizi karşılayacak şekilde yapılandırmanıza olanak tanır. Breadboard'larla kullanım için, G/Ç başlığını alta yerleştirdik, böylece modül doğrudan devre tahtasına takılabilir ve güç başlığı üstte olabilir, böylece güç bağlantıları yapmak için jumperlar kullanılabilir.

Modül Bağlantıları

1 x 3 Başlık

• 5V  = 3V - 5.5V giriş veya güç sağlamak için VIN girişi kullanılıyorsa 5V çıkış olarak kullanılabilir
• GND = Toprağa bağlanır
• VIN = 7V - 12V giriş tipik. 24V'a kadar olabilir.

1 x 6 Başlık

• P0 = Dijital G/Ç 0, PWM, I2C (SDA), SPI (MOSI)
• P1 = Dijital G/Ç 1, PWM, SPI (MISO)
• P2 = Dijital G/Ç 2, Analog giriş 1, I2C (SCL), SPI (SCK)
• P3 = Dijital G/Ç 3, Analog giriş 3, USB
• P4 = Dijital G/Ç 4, Analog giriş 2, USB / PWM
• P5 = Dijital G/Ç 5, Analog giriş 0, Sıfırlama girişi (aktif DÜŞÜK)
