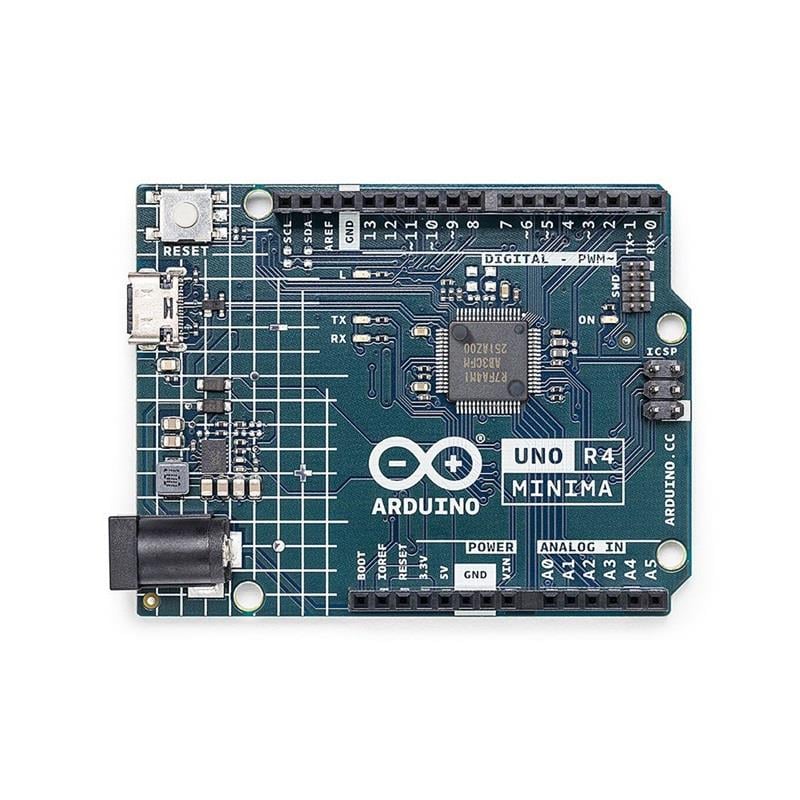

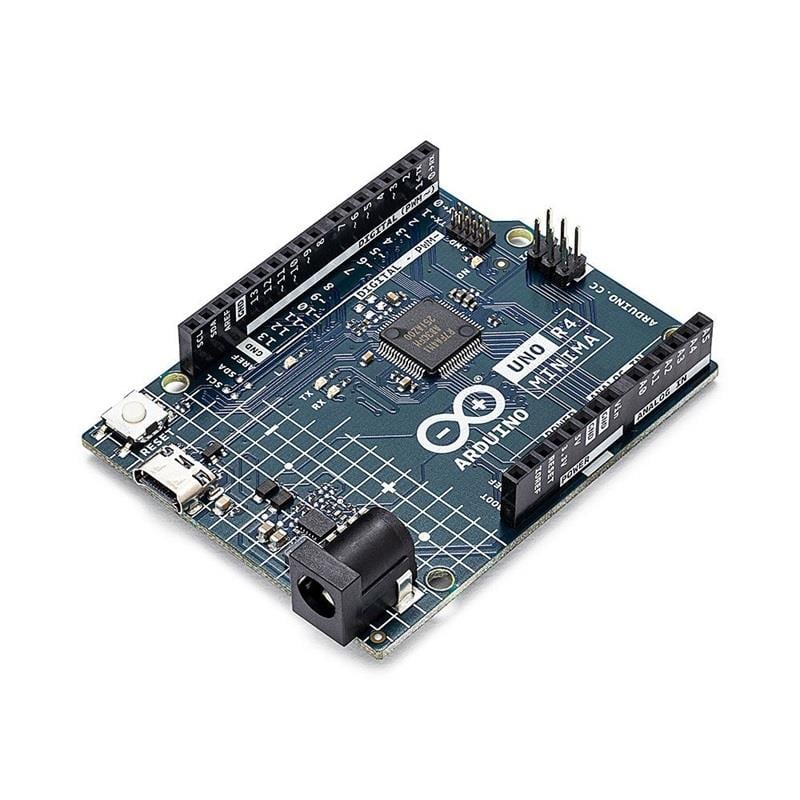

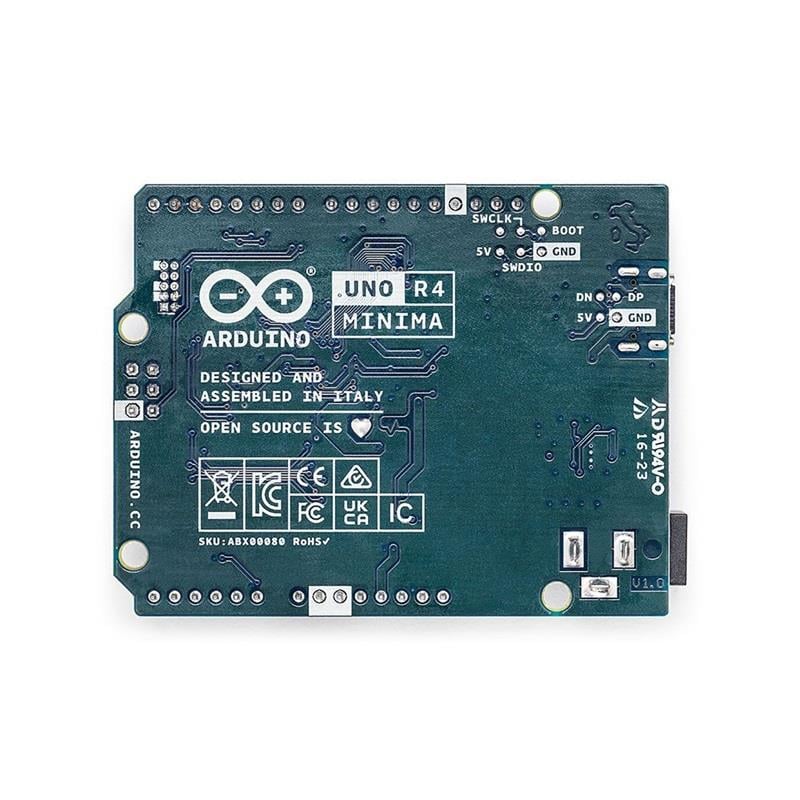

Arduino® UNO R4 Minima
Ürün Açıklaması
TANIM
Arduino® UNO R4 Minima , güçlü bir 32 bit Renesas RA4M1 ARM Cortex M4 mikro denetleyicisine sahip orijinal bir Arduino Kartıdır. Arduino Uno R4 Mini USB tip C konnektör üzerinden programlanır ve SWD hata ayıklama pinleri ile donatılmıştır.256 kB Flash bellek ve 32 kB SRAM bellek, 6 PWM, 6 ADC ve 1 DAC dahil 14 dijital giriş / çıkış'lara Sahiptir. SPI, I2C, UART ve CAN gibi popüler iletişim arayüzlerine sahip kart. Arduino Uno R4 Mini 5 V ile çalışır.
Arduino UNO R3 ile uyumlu donanımları Arduino UNO R4 Minima ile kullanabilir miyim?
Evet, Arduino UNO R4 Minima, Arduino UNO R3 için geliştirilen önceki shieldler ve uyumlu donanımlarla uyumluluğu sağlamak üzere özel olarak tasarlanmıştır. UNO R4 Minima aynı mekanik ve elektriksel uyumluluğu koruyarak mevcut korumalarınızı ve donanımınızı yeni kartla sorunsuz bir şekilde kullanmanıza olanak tanır. Bu, projelerinizde önemli değişikliklere veya uyarlamalara gerek kalmadan UNO R4 Minima'ya yükseltmeyi kolaylaştırır.
Yeni yerleşik bileşenler
Uno R4 sürümü, 12 bit dijital-analog dönüştürücü ( DAC ), CAN BUS, OP AMP ve SWD hata ayıklama bağlantı noktası gibi birçok yeni yerleşik bileşene sahiptir. Onlar sayesinde projelerinizin işlevselliğini önemli ölçüde artırabilirsiniz.
Daha fazla bellek ve daha hızlı işlemci
Artırılmış bellek ( 16x ) ve işlemci saat hızı ( 3x ), daha hassas hesaplamalar yapmanıza ve daha karmaşık projeleri yürütmenize olanak tanır.
USB-C üzerinden HID
Arduino Uno R4, USB Type-C aracılığıyla bir fare ve klavyeyi simüle etmenize olanak tanır. Bu özellik, minimum çabayla ilgi çekici bir kullanıcı arayüzü oluşturmanıza olanak tanır.
Yüksek voltaj besleme aralığı
Uno R4 kartı 24 V'a kadar bir voltajla çalıştırılabilir. Devre, kullanıcı tarafından kabloların yanlış bağlanması nedeniyle karta veya PC'ye zarar verme riskini en aza indirmek için bir dizi koruma ile donatılmıştır. . RA4M1 mikro denetleyicisi ayrıca aşırı akım korumasıyla donatılmıştır.
Kapasitif dokunma desteği
Arduino Uno R4'te kullanılan RA4M1 mikro denetleyici,kapasitif dokunmayı destekler.
PAKET İÇERİĞİ:
1 Adet : Arduino® UNO R4 Minima
Arduino® UNO R4 Minima TEMEL ÖZELLİKLERİ
Arduino® UNO R4 Minima
SKU ABX00080
Mikrodenetleyici Renesas RA4M1 ( Arm® Cortex®-M4 )
USB USB-C® Programlama Bağlantı Noktası
Pin : 14 Adet Dijital I / O
Pin : 6 Adet Analog giriş ( ADC ) A0 - A5
pin : 1 Adet DAC
pin : 6 Adet PWM ( D3 , D5 , D6 , D9 , D10 ve D11 )
pin : 1Adet UART İletişim ( D0 , D1 )
pin : 1 Adet I2C ( A4 , A5 , SDA , SCL )
pin : 1 Adet SPI ( D10 - D13 , ICSP )
pin : 1 Adet CAN Veriyolu ( D4, D5, Harici alıcı - verici gereklidir )
Güç Devresi çalışma voltajı 5 V
Giriş voltajı ( VIN ) 6-24 V
G / Ç Pin başına DC Akımı 8 mA
Saat hızı Ana çekirdek 48 MHz
Bellek RA4M1 256 kB Flaş , 32 kB RAM
PCB BoyutlarI: 68,85 mm x 53,34 mm
