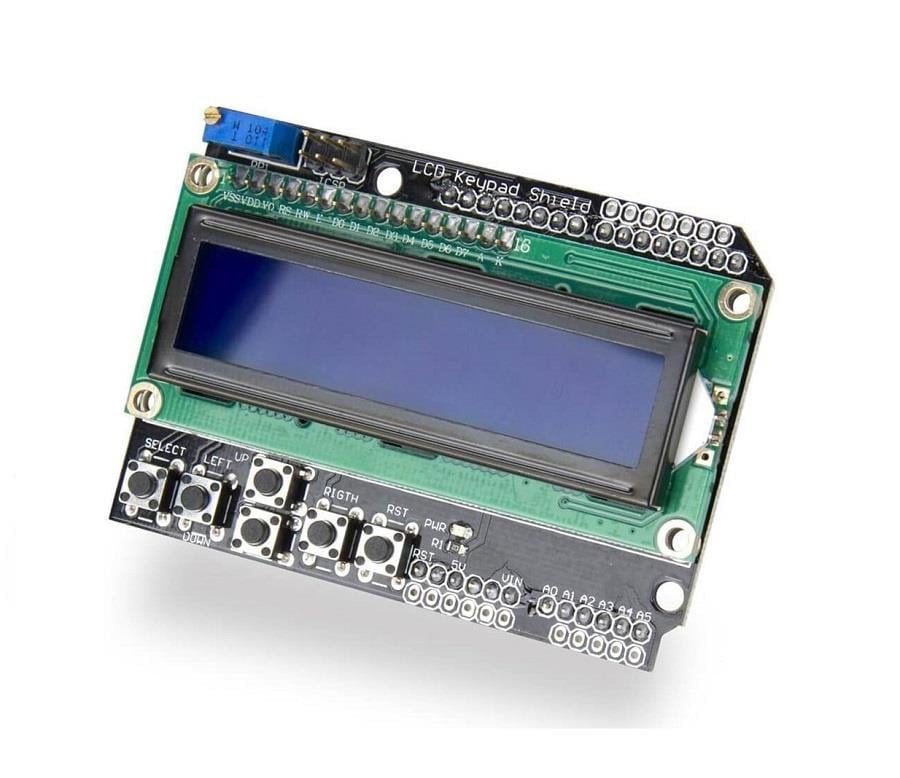

Arduino Uno 2x16 LCD Tuş Takımı Shield
Ürün Açıklaması
TANIM
Arduino Uno Lcd Tuş Takımı shield LCD1602 16×2 Mavi LCD, bir proje için kullanıcı arayüzü sağlamak için Arduino shield formatında 16 karakter x 2 satır LCD ve tuş takımı sağlar.
Hitachi HD44780 kontrol ünitesine dayalı 16×2 LCD ekran, PCF8574 tabanlı bir adaptöre sahip çok yaygın bir çevre birimidir ve ekranın I2C veri yolu üzerinden sadece iki dijital hat kullanarak Arduino'ya bağlanmasına izin verir. Bu pinler, RTC veya EEPROM bellekleri gibi diğer çevre birimleri tarafından da paylaşılabilir.
PAKET İÇERİĞİ:
- Arduino Uno Lcd Tuş Takımı shield
ARDUİNO UNO LCD TUŞ TAKIMI SHİELD LCD1602 MAVİ LCD'NİN TEMEL ÖZELLİKLERİ :
- 16 karakter x 2 satır Mavi LCD
- 5 düğmeli tuş takımı + sıfırlama
- Uyumlu I/O pin çıkışına sahip Arduino Uno, Mega ve benzeri Arduino kartlarına uyar
- 5V çalışma
- Lcd Tuş Takımı shield, kullanıcının ekrandaki menüler arasında gezinmesini sağlamak veya otomatik aydınlatma sistemi gibi bir program kurmak gibi birçok projeye uygun bir kullanıcı arayüzü uygulamak için kolay bir yol sağlar.
LCD ekran
Arduino Uno Lcd Tuş Takımı shield, 16 karakter x 2 satır mavi LCD ekrana sahiptir. MCU ile iletişim kurmak için 4 bit paralel veri yolu kullanır.
Arka ışık, en iyi görüntüleme için ekranın kontrastını ayarlamak için çok turlu bir potansiyometreye sahiptir.
Klavye
Modül, YUKARI/AŞAĞI/SOL/SAĞ/SEÇ düğmelerine sahip küçük bir tuş takımı içerir. Son düğme, uzaktan bir RESET düğmesidir.
Düğmelerin (sıfırlama hariç) tümü, A0 analog girişine gelen bir direnç voltaj bölücüye bağlanır . Voltaj bölücünün çıkışı, hangi butona basıldığına bağlı olarak değişecektir, bu nedenle analog pin A0 üzerindeki değeri okumak, hangi butona basıldığını belirlemenizi sağlar.
Arduino'dan Korumalı Pin Bağlantılarına
shield Arduino'da aşağıdaki pinleri kaplar:
- D4 = LCD DB4
- D5 = LCD DB5
- D6 = LCD DB6
- D7 = LCD DB7
- D8 = RS
- D9 = LCD Etkin
- D10 = Arka Işık Kontrolü
- A0 = Basılan butonun analog değeri
LCD veya düğmeler tarafından kullanılmayan diğer pimlerin çoğu, kalkan üzerindeki pedleri ayırmak için çıkar ve bunları kullanılabilir hale getirir. Bu pedlere istenirse teller veya başlıklar lehimlenebilir.
Modülün üstündeki soldan sağa delikler Arduino üzerinde LCD tarafından kullanılmayan aşağıdaki pinlere bağlanır.
D13, D12, D11, D3, D2, D1, D0 .
Kartın alt kenarındaki delikler , soldaki RST'den sağdaki A5'e kadar tüm pinlere bağlanır, ancak düğmeler tarafından kullanılan A0 pinini atlar.
Güç uygulandığında kırmızı bir LED yanar.
| TEKNİK ÖZELLİKLER |
|
|
| Görüntülemek |
karakterler |
16 karakter x 2 satır |
| |
Arka Işık Rengi |
Mavi |
| Düğmeler |
|
YUKARI/AŞAĞI/SOL/SAĞ/SEÇ/SIFIRLA |
| Çalışma Dereceleri |
DC Güç Girişi |
5V |
| |
Çalışma Akımı (Arka Işık Açık) |
30mA (tipik) |
| |
Çalışma Akımı (Arka Işık Kapalı) |
10mA (tipik) |
| Boyutlar |
|
|
| |
Ekran Boyutu (çerçeveli) |
72 x 24 mm (2,8" x 0,95") |
| |
PCB |
80 x 59 mm |
