Arduino Pro Mini 5V 16Mhz Klon Atmega328 (İzmo0143)

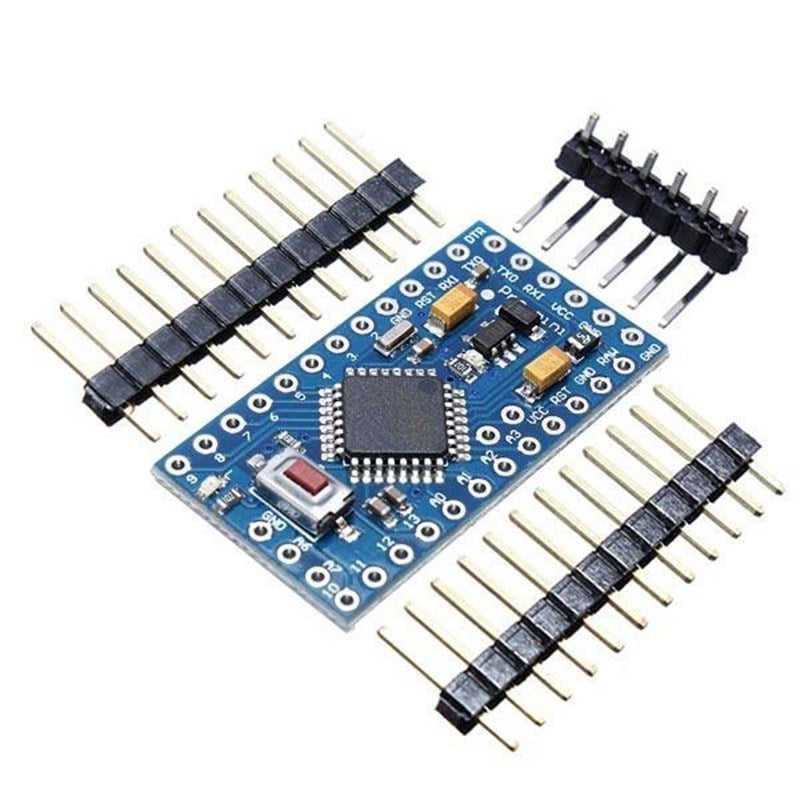

  Arduino Pro Mini 5V 16Mhz Klon Atmega328

Ürün Açıklaması

TANIM

Pro Mini 5V/16MHz temel olarak en küçük boyut, en düşük güç ve en düşük maliyet için en temel yapılandırmasına indirgenmiş bir Uno veya Nano'dur. Öncelikle bir projeye kalıcı olarak gömmek için tasarlanmıştır.

PAKET İÇERİĞİ:

• 1 Adet :  Arduino Pro Mini 5V 16Mhz Klon Atmega328

PRO MİNİ 5V/16MHZ'İN TEMEL ÖZELLİKLERİ:

• 16MHz'de çalışan ATmega328 işlemci
• 32KB Flash bellek
• 14 Dijital I/O
• Dijital I/O ile paylaşılan 6 PWM
• Toplam 20 dijital G/Ç için 6'sı dijital I/O olarak da kullanılabilen 8 analog giriş
• 1 I2C ve SPI bağlantı noktası
• 1 Donanım seri bağlantı noktası
• 5V Çalışma

Küçük boyutlu, Pro Mini'yi doğrudan Breadborda yerleştirmenizi olanak sağlar. Küçük boyutu, Pro mini'yi kalıcı bir devre oluşturmak için lehim tipi bir pcb devre ye yerleştirmek için de kullanışlı hale getirir.

Bu minimalist duruma ulaşmanın ana etkisi, yerleşik bir USB bağlantı noktasına sahip olmamaktır. Bu, yeni kodu indirmek için programlama aşamasında bir USB'den seriye dönüştürücünün kullanılması gerektiği anlamına gelir. İyi tarafı, kartın etrafında gereksiz bir USB devresi taşımaması ve nihai uygulamada kullanılmayacağı zaman ortaya çıkan alan, maliyet ve güç çekimidir.

Bir Uno'nun tüm temel I/O'larına Pro Mini'de hala erişilebilir. Bunların çoğu, bir pcb devre breadboarda sığabilen iki sıra 1×12 başlık pininde bulunur.

• Aynı zamanda I2C SDA/CLK pinleri olan A4 ve A5 pinleri içeridedir ve A2 ve A3 pinlerinden ofsettir. Bu pimleri kullanmak için genellikle kartın üst tarafına yerleştirilecek bir header gerekir.
• Analog girişler olan A6 ve A7 pinleri kartın ucunda bulunur ve benzer şekilde kullanmak için pinlerin kartın üst tarafında olması gerekir.

Pro mini'ye Güç Verme

Kart 5V regülatör içerir ve dahili olarak 5V ile çalışır.

RAW etiketli pin , diğer birçok karttaki VIN ile aynıdır. Bu pime uygulanan voltaj, yerleşik 5V regülatörü besler. Bu pinin girişi tipik olarak 6V-12VDC'dir.

VCC etiketli pinler 5V regülatörün çıkışında olduğundan RAW girişine güç verildiğinde bu pinlerde 5V kullanılabilir olacaktır. 5V, RAW girişi kullanmak yerine doğrudan Vcc pinine de uygulanabilir.

Not:   İki güç kaynağı birlikte kısa devre yapacağından, hem RAW hem de VCC pinlerine aynı anda farklı voltajlar uygulamamak önemlidir.

Modülün Programlanması

Çoğu mikrodenetleyici kartında yerleşik bir USB bağlantı noktası bulunur. Bu, çeşitli zamanlarda farklı programları çalıştırmak için kullanılan herhangi bir kart için çok kullanışlıdır. Bunun yerine kart bir kez programlanacak ve daha sonra kalıcı bir devrede çalıştırılacaksa, USB bağlantı noktası maliyet ekler, pille çalışan bir uygulamada önemli olabilecek güç tüketir ve parçaları sığdırmak için daha büyük bir PCB kartı gerektirir. Pro Mini'nin devreye girdiği yer burasıdır.

Pro Mini'de yerleşik bir USB bağlantı noktası bulunmadığından, onu programlamak için, kartı programlarken bu işlevi geçici olarak sağlayan bir USB - Seri adaptör kullanmanız gerekecektir.

Bu kartta programlamak için CP2102 ,FT232RL ,CH340, FTDI gibi bir USB-Seri TTL dönüştürücü / adaptör kullanılmalıdır .
