Arduino Nano Sensör Shield (İzmo0474)

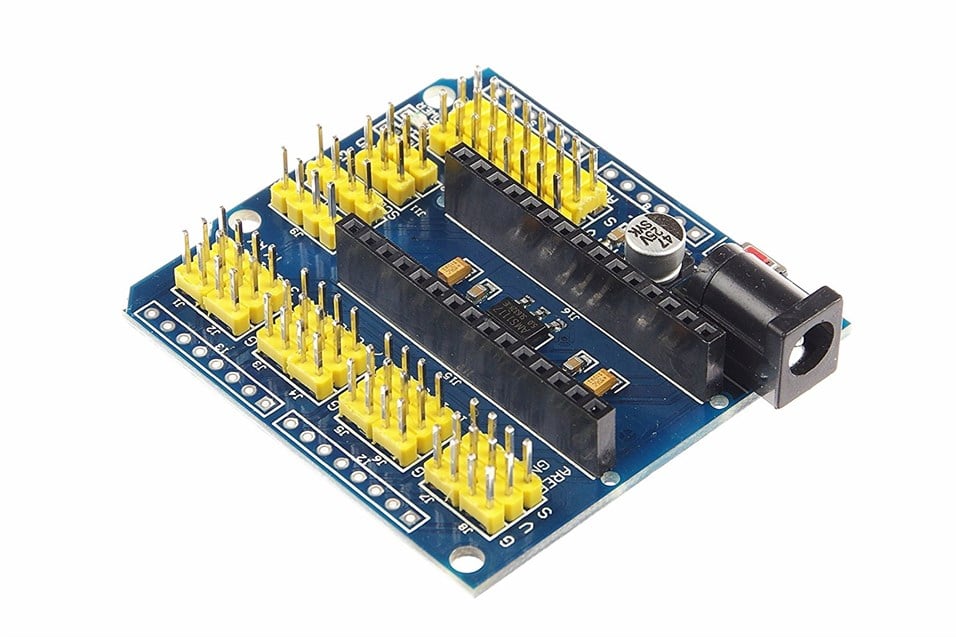

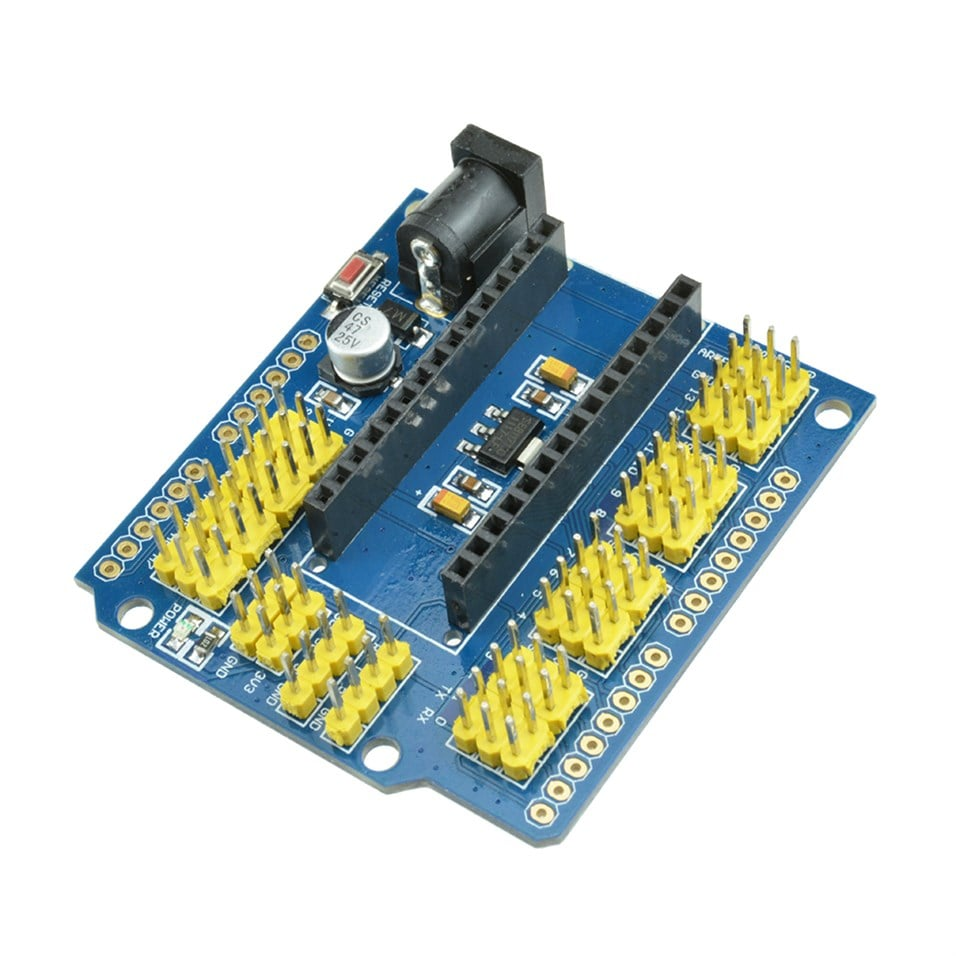

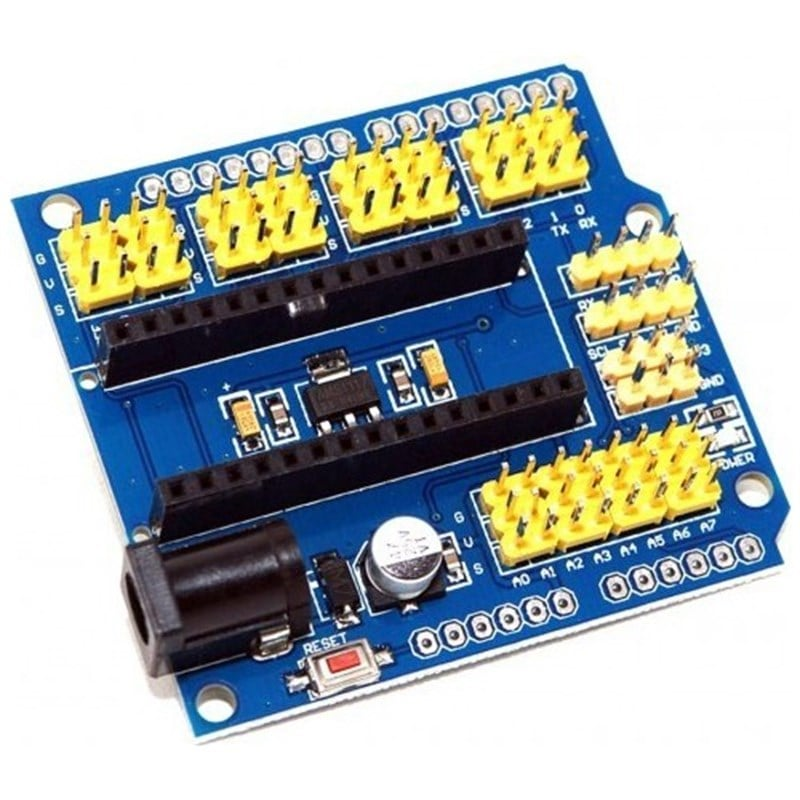

                                                                                     Arduino Nano Sensör Shield

Ürün Açıklaması

TANIM

Arduino Nano 3.0 Genişletme Adaptörü, Arduino Nano 3.0  I/O pinlerini kart üzerideki headerlara taşyan bir temel karttır. Bu headerlar ayrıca hem dijital hem de analog sensörlerin kolay bağlanması için her I/O pini için özel 5V ve topraklama pinleri içerir.

DC giriş aralığı 7-12V'dir. Girişte 1A/1000V ters polarite koruma diyotu ve 47uF ve 0.1uF filtre kapakları bulunur. Bu DC giriş gücü, güç sağlamak için Nano üzerindeki VIN pinine bağlanır. Nano'nun 5V çıkışı, adaptör kartında bir güç LED'i yakar.Nano'nun zayıf yönlerinden biri, yalnızca 25mA 3.3V güç sağlayabilmesidir. Adaptör, Nano üzerindeki 5V pinden beslenen ve yaklaşık 200-300mA'ya kadar çekmeyi sağlayan ayrı bir AMS1117-3.3 regülatör içerir. Bu 3.3V, toprakla birlikte 6 pinli bir başlıkta mevcuttur. Bu regülatör, Nano da yerleşik 5V regülatöründen beslendiğinden, mevcut maksimum akım, 5V'ye ne kadar yük konulduğuna bağlı olacaktır. 5V regülatör üzerindeki toplam yük, aşırı ısınmayı önlemek için 500mA civarında tutulmalıdır.

PAKET İÇERİĞİ:

1 Adet : Arduino Nano Sensör Shield

Arduino Nano Sensör Shield TEMEL ÖZELLİKLERİ:

Her I/O Pimi için özel 5V / Gnd
RX/TX hatları, 5V ve Ground ile birlikte ayrı bir 4 pinli başlığa getirildi.
I2C SDA ve SCL hatları, 5V ve Ground ile birlikte ayrı bir 4 pinli başlığa getirildi. Bu, bu hatların normal A4/A5 konumuna ektir.
I/O, Uno ayak izinde düzenlenen lehim pedlerine aktarılır.
Adaptördeki sıfırlama düğmesi, ancak bu gereksizdir, çünkü Nano sıfırlama düğmesi adaptördeyken erişilebilir durumda kalır.
Güç sağlamak için standart DC jakı.
3.3V dahili regülatör
