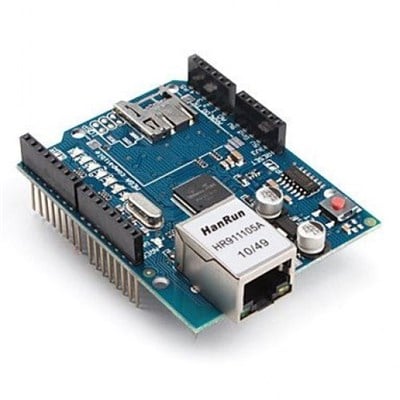

Arduino Ethernet Shield Wiznet W5100
Ürün Açıklaması :
TANIM
Bu kalkan, bir Arduino'nun bir ağa kablolu bir Ethernet bağlantısı kurmasını sağlar ve Uno, Mega ve uyumlu I/O pinlerine sahip kartlarla uyumludur.
PAKET İÇERİĞİ:
ETHERNET SHIELD W5100'ÜN TEMEL ÖZELLİKLERİ:
- WIZnet W5100 Ethernet denetleyicisi
- Hem Uno hem de Mega ayak izleriyle uyumlu
- Standart RJ-45 CAT ağ konektörü
- Otomatik MDI/MDIX (otomatik kablo pimi değiştirme)
- İstemci veya sunucu görevi görür
- TCP/IP protokolleri arasında TCP, UDP, ICMP, IPv4 ARP, IGMP, Ethernet bulunur
- 10BaseT/100BaseTX Ethernet PHY gömülü
- 4 adede kadar eşzamanlı soket bağlantısı
- MicroSD kart yuvası
- SPI Arayüzü
- 5V uyumlu, dahili olarak 3.3V'ta çalışır
- İyi kütüphane desteği
Bu Ethernet kalkanı, bir ağa kablolu bağlantı sağlamak için WIZnet W5100 ağ arabirim yongasını kullanır. Kart ayrıca veri depolama için bir SD Mikro kart yuvasına sahiptir. Kart kablosuz Ethernet'i desteklemiyor.
W5100 daha eski bir yongadır, ancak çok iyi bir kütüphane desteğine sahiptir ve Arduino ve uyumluları için kablolu Ethernet için tercih edilen olma eğilimindedir. Kalkan, hem Uno hem de Mega tarzı ayak izleri ile uyumludur ve ICSP başlığından alınan SPI arayüzünü kullanır.
SPI Arayüzü
Arduino ve uyumluları, SPI veri yolunu kullanarak hem W5100 yongası hem de SD kart yuvası ile iletişim kurar.
MOSI / MISO ve SCK, ICSP başlığından alınır, ancak Uno'daki 11, 12 ve 13 numaralı dijital pinlerde ve Mega'daki 50, 51 ve 52 numaralı pinlerde de bulunur. Her iki kartta da W5100 yongasını seçmek için pin 10 ve SD kart yuvası için pin 4 kullanılır. Bu pinler genel amaçlı I/O için kullanılamaz.
Mega'da donanım SS pin 53 kullanılmaz, ancak bir çıkış olarak tutulmalıdır, aksi takdirde SPI arayüzü çalışmayacaktır.
W5100 ve SD kartın SPI veri yolunu paylaştığı için, aynı anda yalnızca birinin etkin olabileceğini unutmayın. Programınızda her iki çevre birimini de kullanıyorsanız, bunun ilgili kütüphaneler tarafından halledilmesi gerekir. Programınızda çevre birimlerinden birini kullanmıyorsanız, açıkça seçimini kaldırmak isteyeceksiniz. Bunu SD kart ile yapmak için, herhangi bir SD kartı çıkarın veya pin 4'ü çıkış olarak ayarlayın ve ona yüksek yazın. W5100 için dijital pin 10'u çıkış olarak ayarlayabilir ve devre dışı bırakmak için ona yüksek yazabilirsiniz.
LED Göstergeler
Kalkan, ağ bağlantısında sorun giderme için yararlı olabilecek bir dizi bilgi LED'i sağlar:
Ethernet Kalkanı W5100 – LED'ler
- PWR = Kalkanın Uno veya Mega tarafından çalıştırıldığını gösterir.
- LINK = Bir ağ bağlantısının varlığını gösterir ve kalkan veri ilettiğinde veya aldığında yanıp söner.
- FULLD = Ağ bağlantısının tam çift yönlü olduğunu gösterir.
- 100M = 100Mb/sn ağ bağlantısının varlığını gösterir (10Mb/sn'nin aksine)
- RX = Kalkan veri aldığında yanıp söner
- TX = Kalkan veri gönderdiğinde yanıp söner
- COLL = Ağ çakışmaları algılandığında yanıp söner
Arduino'dan Korumalı Pin Bağlantılarına
IOREF hariç tüm I/O'lar shield üzerinde istiflenebilir dişi başlıklara getirilir ve iki I2C pini USB konektörünü duyar, böylece kullanımdaki pinlerle çakışmadığı sürece bir yardımcı kalkanı destekleyebilir.
Kalkan aşağıdaki pinleri kullanır
- Uno SPI = D11, D12, D13
- Mega SPI = D50, D51, D52
- W5100 Etkinleştir = D10
- SD Kart Etkin = D4
Kart, INT etiketli bir lehim bağlantı yeri içerir. Köprülenirse, Arduino'nun W5100'den olayların kesintiye dayalı bildirimini almasına izin verir, ancak bu işlevsellik Ethernet kitaplığı tarafından desteklenmez. Jumper, W5100'ün INT pinini Arduino'nun D2'sine bağlar.
511 Direnç Sorunu
Piyasada yanlış direnç paketiyle yapılmış ve düzgün çalışmayacak bazı kartlar var, kartınızda doğru parçanın bulunduğunu doğrulamak isteyeceksiniz.Söz konusu direnç paketi, RJ-45 konektörünün hemen arkasında bulunur. Belirtilen parça 49.9 ohm olup 49R9 olarak etiketlenmiştir. Bu parçaları elde etmek zordur, bu nedenle kartlar tipik olarak aynı şekilde çalışan 51 ohm'luk parçalarla yapılır ve 510 olarak etiketlenirler. Bazı kartlar 510 ohm olan 511 etiketli parçalarla yapılır ve bunlar güvenilirlik sağlamaz.
