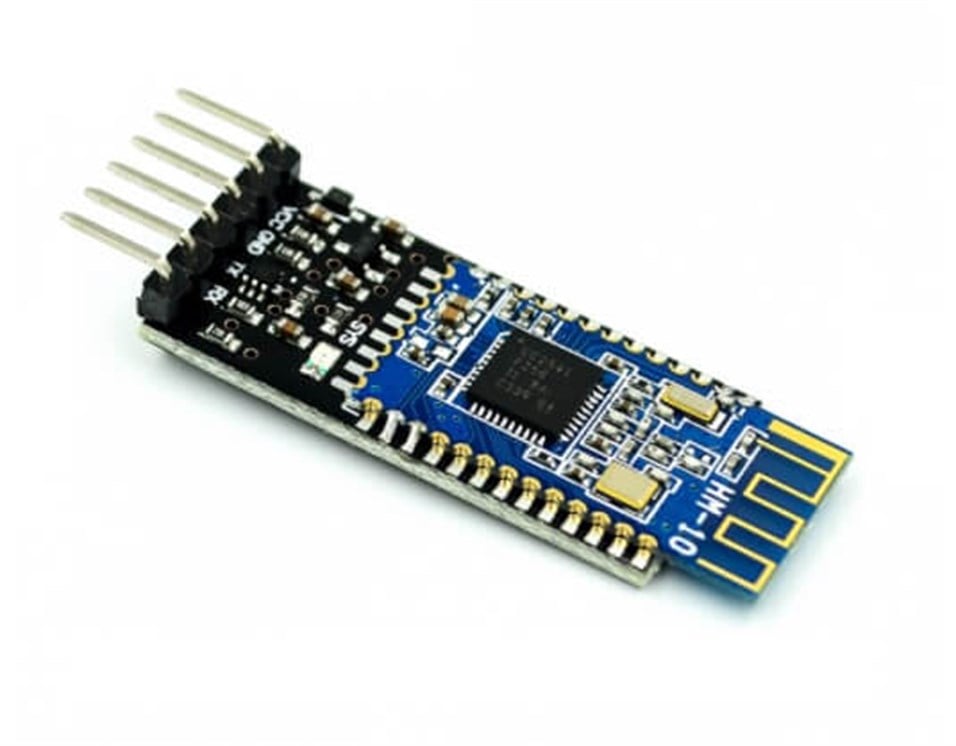

HM 10 4.0 Bluetooth BLE-1 Modül
Ürün Açıklaması
TANIM
Bluetooth v4.0 modülü. 3,3 V ile 5 V arasındaki voltajla çalışır, seri UART arayüzü ( RX, TX pinleri ) üzerinden iletişim kurar, AT komutunu destekler. Maksimum verici gücü +6 dBm, alıcı hassasiyeti -23 dBm'dir. Bluetooth HM-10 v4.0 BLE modülüne dayalı basit bir iletişim sistemi . İletişim, AT komutunu kullanarak seri UART üzerinden yapılır. Dahili bir voltaj dönüştürücüsü vardır, böylece standart 3,3 V ve 5 V' ile çalışabilir. Modülü başlatmak için, besleme voltajını VCC işaretli bir pine bağlamanız gerekir. Modül, bilgisayar tarafından bilinmeyen sistem veya HMSoft olarak algılanırsa , her iki cihazı eşleştirmek için şifreyi girmeniz gerekir: 000000. Görüntülenen sistemde, herhangi bir terminal kullanılarak veri iletilebilen sanal bir COM portu olacaktır. Kartta, örneğin Arduino ile veya UART dönüştürücüsü aracılığıyla bir PC ile bağlayabileceğiniz seri arayüz UART - TX ve RX pinleri bulunur . İletişim, modülü bilgisayarla eşleştirerek ve kartı FTDI dönüştürücüsü kullanarak bağlayarak test edilebilir . İki terminal penceresinde, uygun iletişim portlarını seçmeli ve ayrıca 9600 bps'lik iletim hızını belirtmelisiniz. Yapılandırma doğruysa, bir terminalden gönderilen metin ikincisinde görünecektir.
Modülün konfigürasyonu popüler AT komutları ile yapılır. Bu moda girmek için VCC pinini 3.3 V' bağlamanız gerekir. Komut örnekleri şunlardır:
AT - bağlantı testi, karşılığında "OK" cevabını alırız. AT+VERS? - Yazılım versiyonunu gösterir.
PAKET İÇERİĞİ:
1 Adet : HM 10 4.0 Bluetooth BLE-1 Modül
HM 10 4.0 Bluetooth BLE-1 Modül TEMEL ÖZELLİKLERİ:

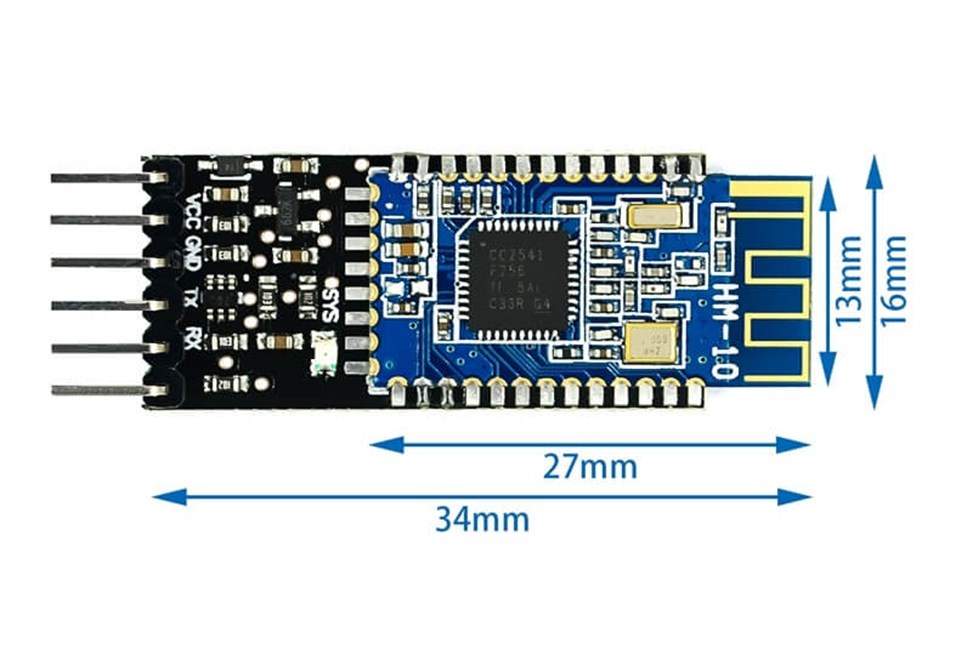

Besleme gerilimi: 3,3 V ila 5 V, VCC pinine bağlı Akım tüketimi: yaklaşık 20 mA' a kadar İletim gücü: maks. + 6 dBm Menzil: 10 m'ye kadar Eşleştirme için şifre: 000000 Standart: Bluetooth 4.0 BLE İletişim: UART ( RX, TX ) PCB boyutları : 40 x 15 mm

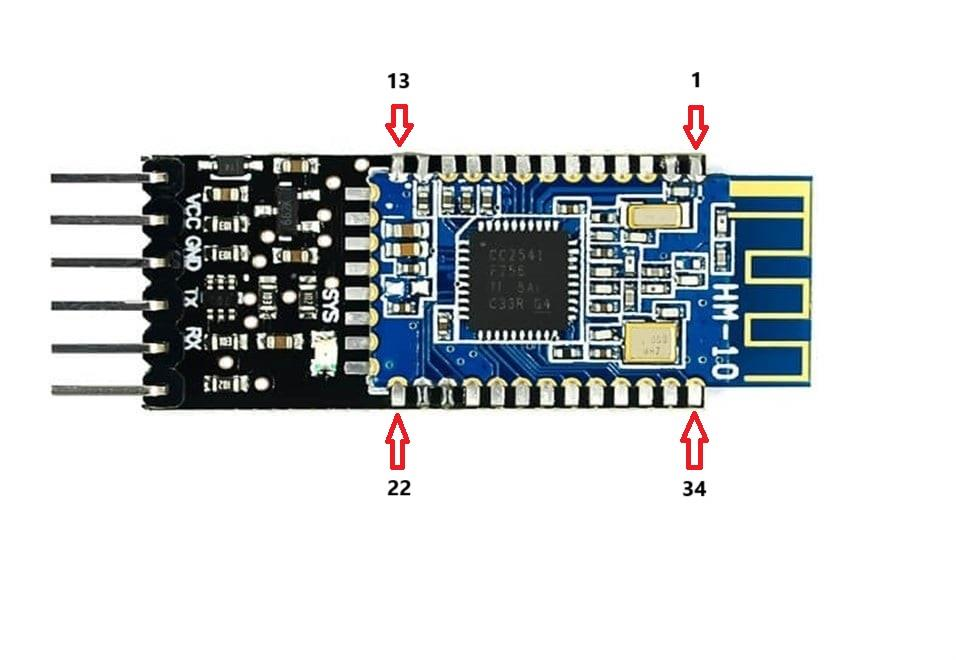

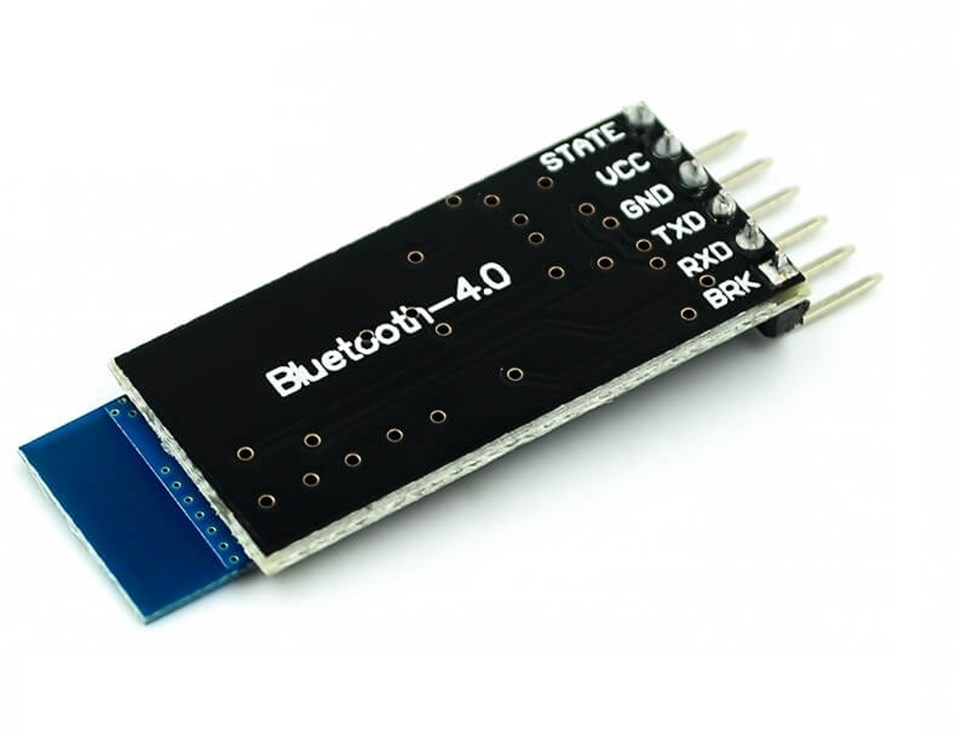

1 TX - UART çıkışı. 2 RX - UART girişi. 3 CTS - UART arayüzü. 4 RTS - UART arayüzü. 5 NC - Bağlı değil. 6 NC - Bağlı değil. 7 NC - Bağlı değil. 8 NC - Bağlı değil. 9 NC - Bağlı değil. 10 NC - Bağlı değil. 11 RST - Sıfırla. 12 VCC - 3,3 V Güç kaynağı 13 GND - Zemin 14 GND - Zemin 15 USB_D - USB arayüzü. 16 NC - Bağlı değil. 17 NC - Bağlı değil. 18 NC - Bağlı değil. 19 NC - Bağlı değil. 20 USB_D+ USB arayüzü. 21 GND - sistemin topraklaması. 22 GND - sistemin topraklaması. 23 PIO2 Programlanabilir giriş / çıkış. 24 PIO1 Programlanabilir giriş / çıkış. 25 PIO2 Programlanabilir giriş / çıkış. 26 PIO3 Programlanabilir giriş / çıkış. 27 PIO4 Programlanabilir giriş / çıkış. 28 PIO5 Programlanabilir giriş / çıkış. 29 PIO6 Programlanabilir giriş / çıkış. 30 PIO7 Programlanabilir giriş / çıkış. 31 PIO8 Programlanabilir giriş / çıkış. 32 PIO9 Programlanabilir giriş / çıkış. 33 PIO10 Programlanabilir giriş / çıkış. 34 PIO11 Programlanabilir giriş / çıkış.
