ÖZELLİKLER
Besleme Voltajı : 12v Dc (giriş)
Besleme Akımı : 138mA

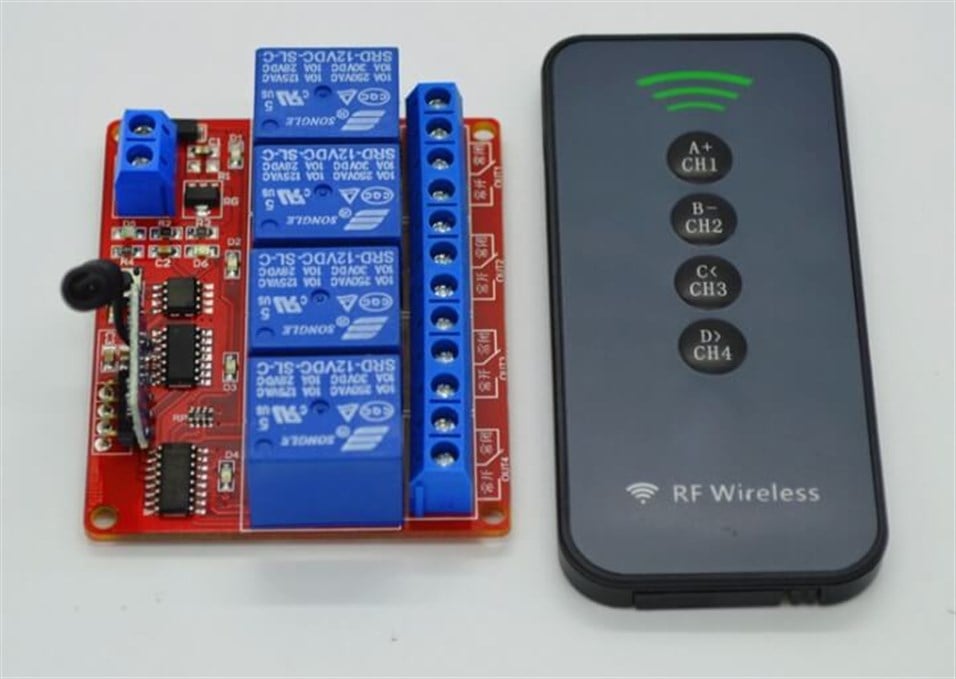

Modül Yapısı : 4 kanal, 433mhz alıcı vericiye sahip.
NOT: 3 farklı mod ile calıştırabilirsiniz ayrıca aynı anda birden çok kanal yada tek kanala kumanda ve modül üzerinden atama yapabilirsiniz.
MODLAR
-Sürekli Açık
-Aç / Kapa
-Jog (kumandadan atanan tuşa basıldığı süre zarfında açık kalır.)
EEPROM SİLME (Hafıza Sıfırlama)
Modül üstünde bulunan kayıt butonuna basılı tutulacak sekilde modüle güç verilir 4 kez kayıt ışığı yanıp söner ve hafıza sıfırlanır. (modüle güç vermeden önce butona basmaya başlamalısınız)
Kanal Kaydetme Yöntemi
Bu işlem öncesinde bir önceki eeprom hafızasını silmelisiniz aksi taktirde eski eeprom üzerinden çalışmaya devam eder. Yukarıdaki eeprom silme işlemini gerçekleştirdikten sonra kayıt yutusuna basılıp 1 kez yanıp söndükten sonra kumanda üzerindeki kanal komutuna basılı tutulur, ve kanal rölesi ısığının yandığını görür. bu işlem kayıt tuşuna basılıp 1 kez yanıp sönen kayıt ışığı 1. kanalı temsil eder.
2. ve diğer 3. ile 4. kanallar içinde yapılması gereken işlem aynıdır. kayıt tusuna basılı tutulur iki kere yanıp söndükten sonra 2. kanal için kumandadakı tuş atanır. 3. kanalda ise kayıt tuşuna basılı tutulur ve üç kere ikaz ışığı yanıp söndükten sonra kuamndadan tuş ataması için kumanda tuşna basılır. 4.kanalda ise kayıt tuşuna basılı tutulur ve dört kere ikaz ışığı yanıp söndükten sonra kuamndadan tuş ataması için kumanda tuşna basılır
MOD GEÇİŞLERİ
Sürekli açık mod : Modül kapalı konumdayken kayıt tuşuna basılır. Modüle güç verilir. Kayıt ikaz ışığı bir kere yanıp söndükten sonra kumandaya atadığınız röle tetikleyerek istediğiniz röleyi açabilirsiniz. (Bu mod'da tetiklenen röleden başka bir röle tetiklendiğinde bir önceki tetiklenen röle kapatılır ve en son tetiklenen röle açık kalır.)
Aç/Kapa mod : Modül kapalı konumdayken kayıt tuşuna basılır. Modüle güç verilir. Kayıt ikaz ışığı iki kere yanıp söndükten sonra kumandadan istediğiniz röleyi atadığınız tuş ile açıp kapatabilirsiniz. (Bu mod'da aynı anda birden fazla röleyi tetikleyebilirsiniz yada kapalı konuma getirebilirsiniz.)
Jog mod : Modül kapalı konumdayken kayıt tuşuna basılır. Modüle güç verilir. Kayıt ikaz ışığı üç kere yanıp söndükten sonra kumandadan atatığınız röleyi kumandadakı tusuna basılı tuttuğunuz süre boyunca açık tutar ve tustan elinizi çektiğiniz zaman röleyi kapatır. ( Bu mod'da aynı anda birden fazla röleye hükmedebilirsiniz.)
kullanım detayları aşağıdaki linkde videoda yer almaktadır.
LİNK:https://www.youtube.com/watch?v=l8PXRjQFFwc&t=908s
